Bơm hút dầu thải bằng khí nén-Flexbimec 3190

Còn hàng

Mô tả sản phẩm:

- Bình chứa 70 lít
- Khay đo lưu lượng dầu hút ra 10L
- Bộ đầu hút tiêu chuẩn: 05 cái
- Khay hứng dầu cao 1,65m có thể ngả xuống giúp cho việc hứng dầu trong gầm xe được dễ dàng

Bơm hút dầu thải bằng khí nén-Flexbimec 3190 là thiết bị hút dầu thải công nghệ cao của hãng Flexbimec-Italy, thiết bị này là không thích hợp cho hấp thụ dung môi hoặc chất lỏng ăn mòn ( ví dụ như :khí đốt, dầu didessel, dầu phanh, chất hóa học, vv…máy hư hỏng do các lổi nói trên sẽ không nằm trong bảo hành).Hiện thiết bị đang được bán độc quyền rất chạy tại công ty cổ phần thiết bị Tân Phát bởi tính năng ưu việt và chất lượng của thiết bị .

Đặc điểm khay hứng dầu cao 1,65m có thể ngả xuống giúp cho việc hứng dầu trong gầm xe được dễ dàng, hứng hút dầu thải bằng khí nén, bình chứa 70 lít, khay đo lưu lượng dầu hút ra 10L, bộ đầu hút tiêu chuẩn: 05 cái, khay hứng dầu cao 1,65m có thể ngả xuống giúp cho việc hứng dầu trong gầm xe được dễ dàng.
Vui lòng liên hệ với chúng tôi bạn sẽ nhanh chóng được giải đáp những thắc mắc cũng như được hưởng các ưu đãi hợp lý khi mua thiết bị. Chắc chắn khi sử dụng thiết bị chúng tôi các bạn sẽ được hưởng chế độ chăm sóc khách hàng mà không công ty nào có thể đáp ứng được. Công ty cổ phần thiết bị Tân Phát - nhà cung cấp các giải pháp hiệu quả để trang bị cho các trạm hiện đại bảo dưỡng xe. Chúng tôi cung cấp cho bạn kiến thức và kinh nghiệm của chúng ta về một cách tiếp cận tích hợp trong thiết kế, tích hợp trong lắp đặt các công trình, vận hành và sử dụng lâu dài của các thiết bị hiện đại phục vụ xe hơi.

>>> Xem chi tiết bên dưới:

Hình ảnh Bơm hút dầu thải bằng khí nén-Flexbimec 3190

Bơm hút dầu thải bằng khí nén-Flexbimec 3190, bom hut dau thai bang khi nen Flexbimec 3190

Bơm hút dầu thải bằng khí nén-Flexbimec 3190

Thông số kỹ thuật Bơm hút dầu thải bằng khí nén-Flexbimec 3190

- Bình chứa dầu 80 lít

- Khay đo lưu lượng dầu hút ra 10L


- Bộ đầu hút tiêu chuẩn: 05 cái


- Khay hứng dầu cao 1,65m có thể ngả xuống giúp cho việc hứng dầu trong gầm xe được dễ dàng

-Nhiệt độ làm việc cho phép 60- 80 độ C

-Bộ đầu hút phù hợp  cho các loại xe với các đầu nối nhanh

- Áp lực khí nén cho máy hút yêu cầu 8-10 Bar

- Thời gian hút tạo áp trong bình: 4 phút

-Thời gian giảm áp của buồng kiểm tra 20 giây

-Sự tụt áp max 0.8 bar

-Mức tiêu hao khí nén 200L/ph

-Công suất bộ hút: - Đầu 5mm là 0.6l/phút

                            - Đầu 8mm là 1.6l/ phút

-Bộ van hiệu chỉnh mức 05 bar

-Bình đong định lượng dầu thải chia vạch

-Bộ phụ kiện đầu hút dầu thải

- Có 6 ống hút dầu thải

-Phễu thu hồi dầu: 50 cm

- 4 bánh xe di động

-Độ rộng giữa hai bánh xe lớn: 63cm

-Chiều cao tổng thể 170 cm, cho phép thay đổi phù hợp cho nhiều loại xe khác nhau.

-Khay hứng dầu cố định

-Trọng lượng 30 kg

Hướng dẫn sử dụng Bơm hút dầu thải bằng khí nén-Flexbimec 3190

I- Sử dụng thiết bị theo các bước chính như sau:

1. Chuẩn bị để sử dụng

Tạo chân không trong thùng và trong bình thủy tinh

2.  Hút dầu

Dầu được hút từ động cơ

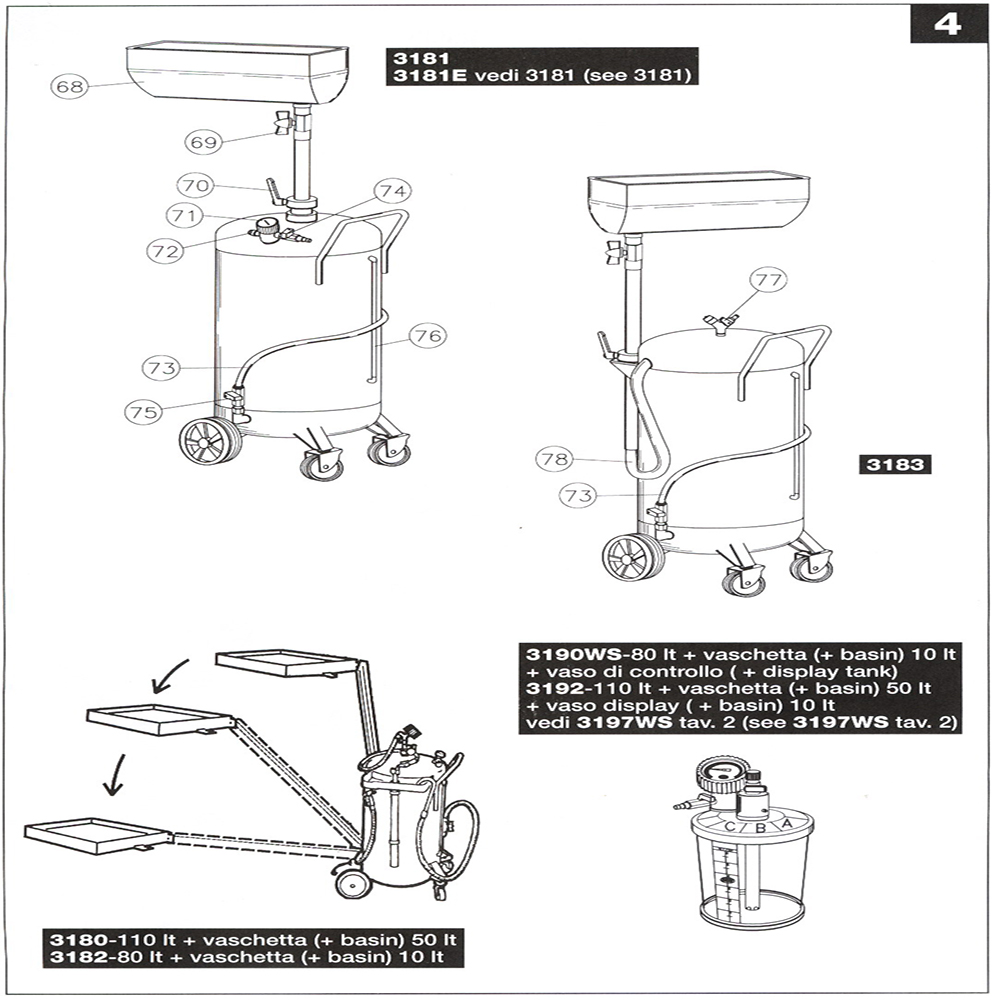

Ký hiệu

Tên chi tiết

6

Khoá cho núm dầu trên ống hút

7

Khoá ngắt đường khí

8

Đồng hồ đo chân không

9

Khóa  để kết nối với đồng hồ chân không từ thùng

10

Khoá để kết nối với máy nén khí từ đường khí nén

11

Đồng hồ đo áp suất ở chế độ nạp hay xả

12

Van áp cao cho thùng

13

Khoá để kết nối với máy nén khí

14

Đồng hồ đo mức dầu ở chế độ nạp hay xả

15

Khoá để xả dầu

73

ống dẫn để xả dầu

Chú ý:

  • Vị trí tắt mở của các khóa như hình vẽ:

II. B­ước chuẩn bị



Bước 1: Kiểm tra tất cả các khóa xem đã được đóng chưa, mở các khóa 9-10 để thay đổi áp suất dư của bình.

B­ước 2: Kết nối đường khí nén( Nhỏ nhất 8 bar lớn nhất 10 bar), mở từ từ khóa số 7 cho đến khi độ chân không là lớn nhất( đợi khoảng 5 phút). Để giữ được chân không max, giữ kết nối với máy nén khí, mặt khác khóa khóa số 10 lại. Và bỏ kết nối với máy nén khí. Trong trường hợp đó thiết bị phải được đảm bảo làm việc trong giới hạn an toàn của thiết bị. Bầy giờ thiết bị đã sẵn sàng cho hoạt động.

III. Hút dầu

B­ước 3: Chọn ống hút thích hợp ( ống to nhất cho phép hút tốt nhất có đường kính 2.4). Riêng xe Golf và Mercedes thì phải sử dụng loại cút nối riêng như ở hình vẽ dưới





B­ước 4 : Đưa đầu hút phù hợp vào hộp trục khuỷu theo đường que thăm dầu. Mở khóa hút 6 và hút dầu. Không  được để dầu đầy quá mức lớn nhất của thùng( hiển thị mức dầu trong thùng được thể hiện ở ống chỉ báo mức).

IV. Làm sạch thùng dầu

B­ước 1: Đóng tất cả các khóa, nối khí nén để xả dầu và mở từ từ khóa xả 19 cho đến khi

giá trị áp suất là 0.5 bar( giá trị lớn nhất), đóng khóa và xả khí nén.

B­ước 2: Lắp ống dẫn thích hợp để xả số 73 vào trong thùng chứa dầu và mở khóa 21. Kiểm tra quá trình xả bằng cách kiểm tra mức dầu trong thùng. Khi xả hết dầu trong thùng thì đóng khóa 21 lại
