Hướng dẫn sử dụng Máy hàn rút tôn Solary

Tác giả: Nguyễn Đỗ Tùng

Quý khách hàng vui lòng đọc kỹ toàn bộ tài liệu hướng dẫn sử dụng máy hàn rút tôn Solary này trước khi vận hành thiết bị. Việc vận hành, sử dụng không đúng cách có thể gây tai nạn cho người hoặc làm hư hỏng thiết bị. Việc sử dụng vận hành thiết bị phải tuân theo các lưu ý/ qui định an toàn được đề cập trong cuốn tài liệu này nếu có và phải tuân theo qui định an toàn chung do pháp luật qui định. Vì vậy chỉ những người đã được đào tạo đầy đủ mới được phép sử dụng, vận hành thiết bị.

Cảnh báo về an toàn sử dụng máy hàn rút tôn

Trong quá trình hành phải tôn trọng các tiêu chuẩn an toàn liên quan đến việc vận hành thiết bị máy hàn rút tôn và người cùng làm việc.

An toàn về điện áp sử dụng thiết bị hàn giật tôn

  • Kiểm tra thiết bị đã được nối mát chưa, nguồn điện cung câp cho thiết bị đã có chứa.
  • Tuyệt đối không được tiếp xúc với các tấm kim loại bằng tay khi đang hàn điểm
  • Không được sử dụng máy hàn rút tôn ở những nơi môi trường ẩm ướt.
  • Không được sử máy hàn khi những thiết bị như súng hàn rút tôn dây cáp hàn bị hư hỏng.
  • Luôn ngắt nguồn điện khi sử dụng xong thiết bị, khi thay thế phụ kiện hoặc vật tư tiêu hao.

Chú ý: Khi sửa chữa , bảo dưỡng hay sử dụng thiết bị hàn rút tôn nên giao cho người thợ lành nghề . Người vận hành phải tuân thủ đúng quy trình kỹ thuật nhằm đảm bảo an toàn người thợ làm việc cũng như thiết bị hàn giật tôn

Bảo vệ bản thân ( người thợ sử dụng ) thiết bị hàn rút tôn

  • Một trong những nguy hiểm sảy ra trong suốt quá trình hàn rút tôn là sự phát ra sóng từ trường do hàn hồ quang điện. Đó là sóng hồng ngoại và tử ngoại. Những tia này khi chiếu vào mắt sẽ dẫn đến hiện tượng đau mắt, hỏng võng mạc và giảm thị lực. Hơn nữa trong quá trình hàn giật tôn cũng gây nên hiện tượng cháy da, vì vậy khi sử dụng thiết bị bắt buộc phải có thiết bị bảo hộ:

+ Găng tay bảo hộ

+ Tạp dề da

+ Bao chân bảo hộ

+ Mặt nạ hàn và mũ bảo vệ

    Chú ý : Trong bất kỳ trương hợp nào không nhìn trực tiếp vào hồ quang điện mà không có thiết bị bảo về mắt.

  • Khói độc và bụi kim loại được sinh ra trong suốt quá trình hàn rút tôn, những mảnh kim loại được sơn thường chứa kẽm, thủy ngân, than chì khi hàn rút tôn nó sinh ra nhiệt và làm cháy sơn sẽ sinh ra khói khi hàn. Nên chúng ta phải có quạt hút hoạc thổi khi hàn tránh tình trạng hít phải khói độc.

Hướng dẫn sử dụng máy hàn giật tôn

Tài liệu hướng dẫn này dùng chung cho hãng Solary bao gồm các máy hàn :

>>> Máy hàn rút tôn TP-SW 5,2K;

>>> Máy hàn rút tôn TP-SW 4,6K;

>>> Máy hàn rút tôn và hàn bấm kết hợp TP-SW 6,0K.

Những tính năng và đặc điểm kỹ thuật của các máy hàn rút tôn được thể hiện theo bảng dưới đấy.

MÔ HÌNH

ĐỆN ÁP

DÒNG HÀN

TÔN DẦY

MẶT HÀN

TRỌNG LƯỢNG

TP-SW 4,6K

220V

4600A

1.0mm

1 PHÍA

62 KG

TP-SW 5,2K

380V

5200A

1.2mm

1 PHÍA

70 KG

TP-SW 6,0K

380V

6000A

2mm

2 PHÍA

84 KG



  • Hàn dây thép hình gợn sóng
  • Hàn vòng đệm
  • Vá đắp kim loại
  • Nung điểm hàn rút tôn bằng điện cực cacbon
  • Tôi kim loại điển hình như thành xe và vỏ xe

Những lưu ý khi sử dụng máy hàn giật tôn

  •  Những thông số trên được kiểm tra trong điều kiện áp suất bình thường và chi tiết cần gia công hàn rút tôn được vệ sinh sạch sẽ để có bề mặt tốt.
  • Điện áp có thể tăng giảm được và phải theo độ giày của vật liệu cần gia công hàn giật
  • Chọn nựa những chức năng và vật liệu mối hàn cho phù hợp để đạt được hiệu quả cao nhất.

Những phìm chức năng trên máy hàn giật tôn

Hướng dẫn sử dụng Máy hàn rút tôn Solary, huong dan su dung may han rut ton Solary

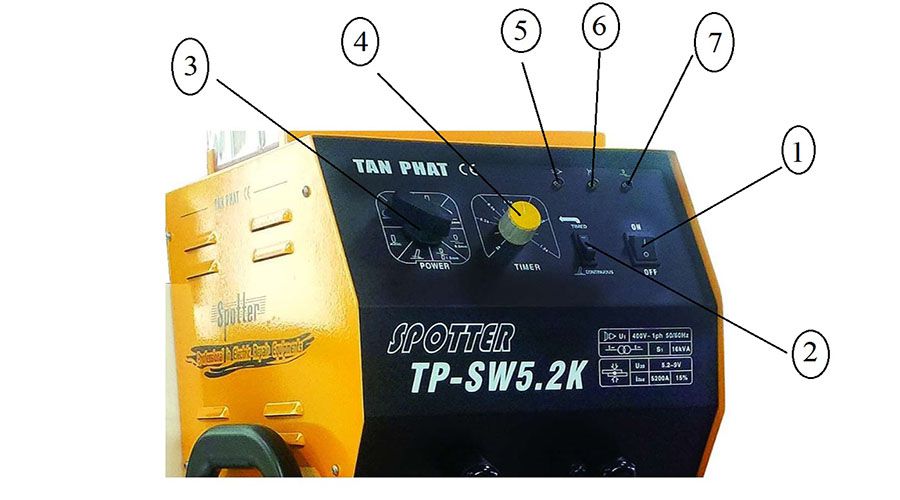

Hình ảnh sơ đồ những phím chức năng của máy hàn rút tôn

  1. Công tắc nguồn
  2. Lựa chọn thời gian
  3. Nút chức năng
  4. Màn hiển thị thời gian
  5. Đèn nguồn
  6. Đèn sấy
  7. Đèn làm việc

Lưu ý:

  •  Việc lựa chọn thời gian ( TIMED) máy sẽ hoạt động bằng thời gian được cài đặt, bạn sẽ cài đặt thời gian khác nhau cho tưng chế độ làm việc của máy hàn
  • Khi chọn chế độ làm việc CONTINUOS máy sẽ làm việc liện tục cho tới lúc dừng.
  • Kẹp nối mát càng gần vùng làm việc càng tốt ( khoảng cách lớn nhất là 300 MM)
  • Phải làm sạch vùng hàn và tẩy sạch sơn gỉ để dẫn điện tốt, mối hàn ngấu ở mức độ tốt nhất.

Những phương pháp hàn trên máy hàn rút tôn Solary

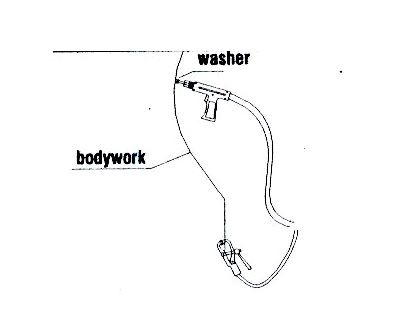

Hàn vòng đệm bằng máy hàn rút tôn

  • Sử dụng các vậ tư cần thiết để làm sạch tất cả các phần sơn, gỉ trên bề mặt chuổn bị hàn rút tôn

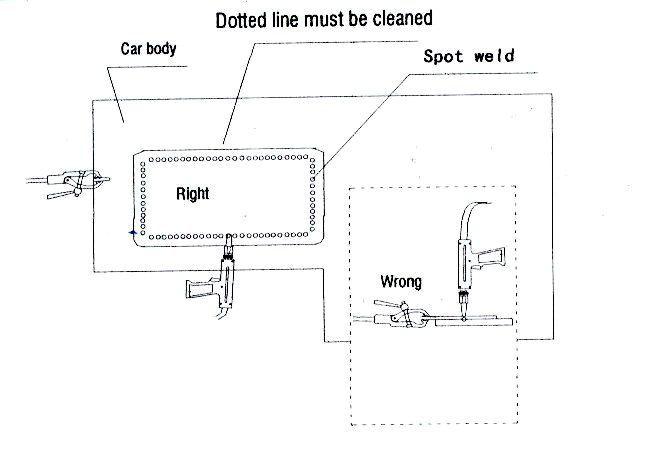

  • Kẹp mát với thân xe, càng gần điểm hàn càng tốt, nhằm đảm bảo tiếp xúc điện tốt hơn.
  • Đặt thời gian ( hàn nó trong khoảng thời gian bao lâu, VD: 10 phút )
  • Vặn nút chức năng và đặt thời gian từ 0,2-0,4S cho mỗi lần hàn
  • Đặt vòng đệm (thường thì nó là hình tam giác thường đi kèm cùng máy) vào trong chấu kẹp trên súng hàn giật. Ấn chặt vòng đệm vào vị trí cần hàn ( đừng ấn mạnh quá làm thủng vỏ xe)
  • Ấn cò súng một khoảng thời gian thì vòng đệm đã được hàn xong

(Sử dụng vòng đệm khác nhau chu từng vết lõm khác nhau sao cho nó phù hợp với vết lõm.)

  • Lắp đầu rút vào trong vòng đệm hàn và kéo đầu rút ngay lập tức
  • Cầm tay giật bằng một tay và tay còn lại kéo búa giật theo hướng tay hàn giật
  • Khi vết lõm đã lên bằng với bề mặt thì ta xoay vòng đệm 90 độ để gỡ bỏ vòng đệm
  • Nếu như vết lõm rộng thì ta thực hiện các bước trên cho đến khí nào vết lõm bằng với bề mặt thì xong.

Hàn dây bằng máy hàn giật tôn

(Phương pháp hàn này phù hợp với vết lõm kéo dài, rất dễ sử dụng)

  • Các bước thực hiện thì vẫn như những bước ở phương pháp hàn vòng đệm. chỉ khác ở chỗ là:

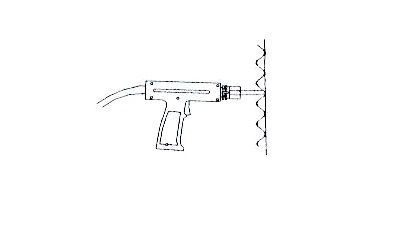

  • Đặt dây hình sóng lên vết lõm  và ấn dây hình sòng bằng súng hàn. Dây hình sóng được dùng cho những vết lõm dài và rộng
  • Sau khi hàn xong dây hình sóng bằng súng hàn giật, ta sử dụng đầu móc để giật các điểm trên dây sóng cho tới khi vết lõm bằng bề mặt ban đầu thì thôi.

Hàn mũi kim băng máy hàn

  • Các bước đầu thì vẫn như những bước ở trên
  • Làm sach chỗ cần hàn sao cho vị trí tiếp xúc với điểm hàn tốt nhất

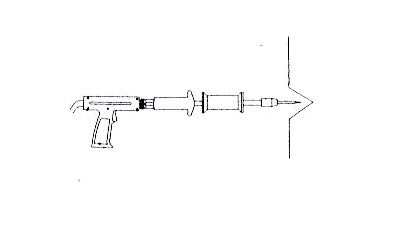

  • Đầu mũi kim được nối với đầu giật và đầu giật được nối với súng hàn
  • Ấn đầu mũi kim vào vị trí cần hàn trên thân xe, sau đó ấn công tắc hàn. Như vậy điểm hàn đã xong
  • Kéo búa giật theo hướng tay búa giật đang làm việc

(Phương pháp này phù hợp cho những vết lõm nhỏ )

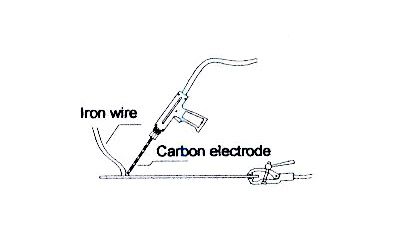

Nung nóng bằng điện cực than.

  •  Nung nóng bằng điện cực than cũng giông như nung nóng bằng hàn khí nhưng nhiệt độ không bằng . Ca hai đều sinh nhiệt độ rất cao, nó đảm bảo độ biến dạng trên phẩn vỏ tôn gia công mà không làm thủng hoặc tan chay vật liệu.
  • Khi thành xe hay vỏ xe dày từ 1,5-2mm không có khả năng để hàn giật thì bạn nên dùng đầu đốt điện cực than để sử lý

+ Dùng công cụ để tẩy rửa vệ sinh sạch sẽ vị trí cần sử lý

+ Nối mát thân xe

+ Chọn thời gian là Continuos, chọn phím chức năng

+ Lắp điện cực than vào súng hàn và xoay cho đến khi nó được khóa lại. Thanh điện cực cacbon dài bạn nên cắt nó cho phù hợp thực tế mối hàn.

+ Nối thanh thép phủ với thân xe và ấn cò súng, sau đó đưa điện cực cacbon vào vị trí cần sử lý hàn giật trong một thời gian dài cho đến khi vị trí đó chảy ra, sau đó di chuyển thanh cacbon một cách từ từ dọc theo vị trí kết nối. Như thế thân xe và thép phủ sẽ được tan chảy cùng nhau .

  • Tôi thép

+ Cũng cần phải vệ sinh sạch sẽ vị trí cần tôi

+ Sau đó sử dụng điện cực cacbon để hơ nóng vùng cần sử lý

+ sử dụng khăn ướt để vào vị trí cần tôi. Thế là đã tôi xong vị trí cần tôi.

Hàn lỗ nhỏ hoặc phục hổi vùng rỉ sắt trên thành xe hoặc vỏ xe tai nạn

  • Vệ sinh sạch sẽ vị trí cần hàn và sử lý
  • Sau đó sử dụng dây hình sóng và bộ móc tốt nhất cho những vùng hư hại nặng. Dùng sửa chữa cho những mặt cong lớn và vết lõm lớn, hàn vài dây hình sóng cho song song với nhau.
  • Sử dụng hàn kim hoặc hàn vòng đệm cho những vết lồi lõm nhỏ
  • Có 3 bước để sửa chữa các điểm lồi:

+ Gõ nó bằng một cái búa nhỏ

+ Sử dụng điện cực ép để nung nóng điểm lồi lõm

+ Sau đó sử dụng khăn ướt để làm mát vùng đó.

Thông số kỹ thuật của máy

Điện áp đầu vào

2 pha 380V (50HZ)

Công suất lớn nhất

TP-SW 4,6K: 13KVA

TP-SW 5,2K: 16KVA

TP-SW 6,0K: 17KVA

Điện áp thứ cấp không tải

5.2V-9V

Dòng làm việc lớn nhất hiện tại

TP-SW 4,6K: 4600A

TP-SW 5,2K: 5200A

TP-SW 6,0K: 6000A

Chế độ làm việc

TIMED (Hàn Điểm)

CONTINUOUS (hàn và đốt)

Khoảng thới gian

0-1.2s

Chu kỳ công suất

15%: Hàn điểm khi công suất đầu ra là lớn nhất

75%: Hàn nhiệt khi côn suất đầu ra là nhỏ nhất

Lực kéo lớn nhất của vòng đệm

<100kg

Lực kéo lớn nhất của kim giật

<100kg

Kích cỡ máy

W550 x D410 x H920mm

Trọng lượng tịnh

TP-SW 4,6K: 57 Kg

TP-SW 5,2K: 65 Kg

TP-SW 6,0K: 79 Kg

Trọng lượng toàn bộ

TP-SW 4,6K: 62 Kg

TP-SW 5,2K: 75 Kg

TP-SW 6,0K: 84 Kg



Ghi rõ nguồn gốc khi sao chép lại bài viết

"Công ty cổ phần thiết bị Tân Phát

Bạn có thể tìm hiểu về các loại máy hàn theo địa chỉ dưới đây:

http://thietbitanphat.com.vn/may-han-rut-ton

http://thietbitanphat.com.vn/may-han-rut-ton-solary



Bài viết này được đăng tải lúc .
