Tiện láng phanh đĩa và trống phanh kết hợp Impact 660

Còn hàng

Mô tả sản phẩm:
  • Tiện đĩa 2 mặt đồng thời
  • Chiều dày đĩa Max: 1~5/8” (42mm)
  • Đường kính đĩa Max: 13~1/2” (342mm)
  • Động cơ: 1/3hp
  • Nguồn: 220V, 50~60Hz, 1 pha
  • Trọng lượng: 140kg
  • Kích thước: 70x55x150cm

Tiện láng phanh đĩa và trống phanh kết hợp Impact 660 là dụng cụ phanh đĩa máy rãnh tĩnh và trống của xe hơi và xe tải của hãng Impact  của Hàn Quốc

Tiện láng phanh đĩa và trống phanh kết hợp IMPACT-660 được trang bị với một ngăn kéo để lấy chip và hàng tiêu dùng mà cung cấp một không gian làm việc sạch hơn.

Hiện nay trên thị trường bán tương đối nhiều loại máy tiện, bạn cần tham khảo kĩ các loại máy để phục vụ đúng mục đích của mình, Công ty cổ phần thiết bị Tân Phát chúng tôi xin giới thiệu cho bạn một thiết b�� tiện láng đĩa phanh chuyên nghiệp với rất nhiều các tính năng ưu việt để bạn tham khảo và có cái nhìn chi tiết nhất:
Tính năng IMPACT-660

  • Chế độ điều khiển tự động và bằng tay.
  • Công cụ cắt chính xác dao động cài đặt.
  • Ba mặt cắt có thể tăng tuổi thọ của thiết bị.
  • Xử lý bề mặt hai mặt của đĩa phanh.
  • Điểm dừng chân tự động để bảo vệ đĩa khỏi hư hỏng.
  • Dễ dàng thao tác

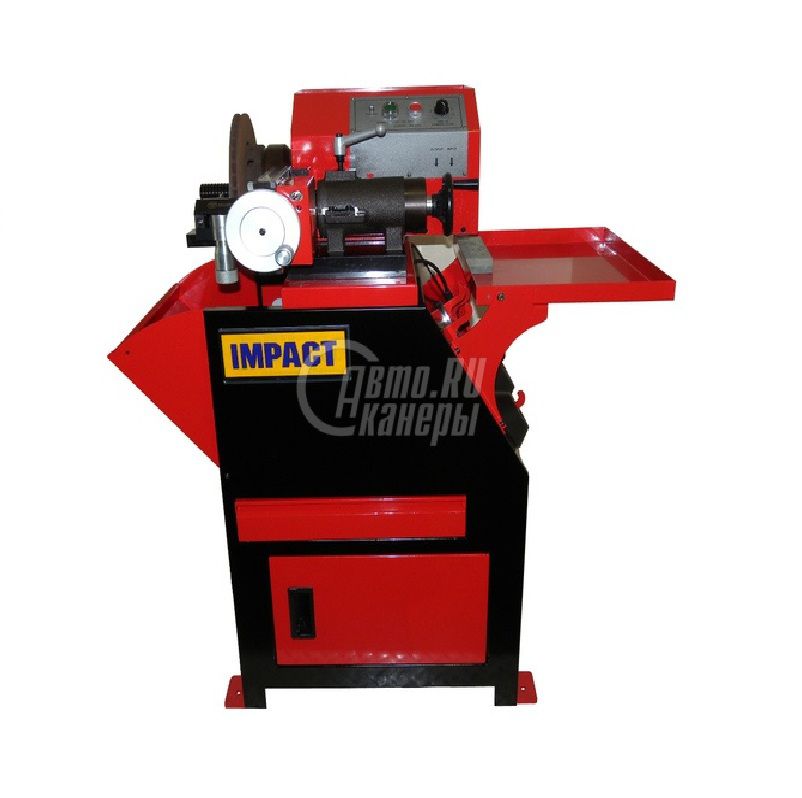

Hình ảnh Tiện láng phanh đĩa và trống phanh kết hợp Impact 660

Tiện láng phanh đĩa và trống phanh kết hợp Impact 660, may tien lang phanh dia và trong phanh ket hop Impact 660 gia re

Tiện láng phanh đĩa và trống phanh kết hợp Impact 660

Thông số kỹ thuật Tiện láng phanh đĩa và trống phanh kết hợp Impact 660

  • Tiện đĩa và trống phanh
  • Tiện đĩa 2 mặt đồng thời
  • Chiều dày đĩa Max: 1~5/8” (42mm)
  • Đường kính đĩa Max: 13~1/2” (342mm)
  • Dễ thao tác
  • Động cơ: 1/3hp
  • Nguồn: 220V, 50~60Hz, 1 pha
  • Trọng lượng: 140kg
  • Kích thước: 70x55x150cm

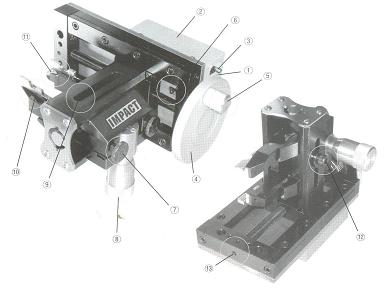

Các chi tiết chính của Tiện láng phanh đĩa và trống phanh kết hợp Impact 660

  1. Đèn báo nguồn
  2. Nguồn vào
  3. Công tắc thuận/nghịch (công tắc khởi động)
  4. Tay quay
  5. Nút  nguồn (nút chạy tự động)
  6. Công tắc dừng tự động
  7. Núm điều chỉnh phụ
  8. Núm điều chỉnh chính
  9. Rãnh lắp đồ gá
  10. Thân lưỡi cắt
  11. Lưỡi cắt
  12. Bu lông cố định bàn dao
  13. Vít điều chỉnh chuyển động dọc trục

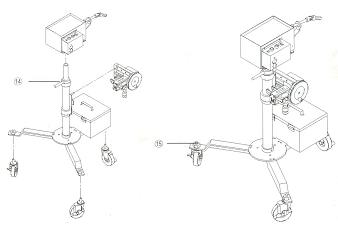

  14. Nút điều chỉnh chiều cao
  15. Thiết bị khoá bánh xe

Những lưu ý trước khi lắp đặt máy tiện  láng phanh đĩa và trống phanh kết hợp Impact 660

  • Kiểm tra độ dơ của trục. Nếu trục bị dơ có thể gây ra rung máy.
  • DĐặt công tắc khởi động tại vị trí giữa (vị trí “N”)

Phạm vi áp dụng khi lắp đặt máy tiện  láng phanh đĩa và trống phanh kết hợp Impact 660

Chiều dày tiện khác nhau, phụ thuộc vào loại xe nhưng không được vuợt quá 0,4 mm. Cần kiểm tra lại trước khi tiện.

Cách lắp đặt và vận hành

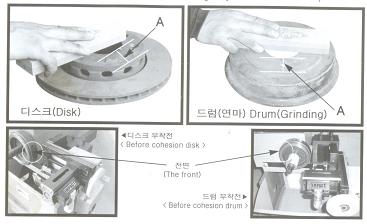

  1. Loại bỏ hết rỉ sét ở đĩa phanh và trống phanh (chi tiết A) và mặt trước của máy tiện trước khi gá.

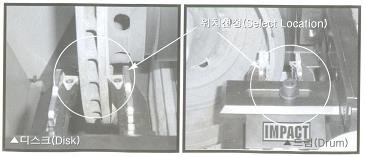

  1. Sau khi lựa chọn điểm thích họp nhất cho máy tiện, cố định tại vị trí đó. Sau đó dùng tay quay và núm điều chỉnh, điều chỉnh sao cho lưỡi cắt tiếp xúc với bề mặt phải và trái tại điểm ăn mòn nhiều nhất. Xiết bu lông phía dưới bàn dao, và để thước đo ở bị trí 1800 bên trái.





  1. Sau khi kết thúc các bước trên, bật công tắc nguồn và khởi động máy tiện. Dùng tay quay và núm điều chỉnh chính, di chuyển bàn dao tới điểm ăn mòn ít nhất rồi bắt đầu tiện. (Đầu tiên tiện từ đường B. Tiện cùng lúc mặt trước và mặt sau bằng cách dùng tay quay và núm điều chỉnh, sau khi kết thúc lớp thứ nhất, bật công tắc tự động).

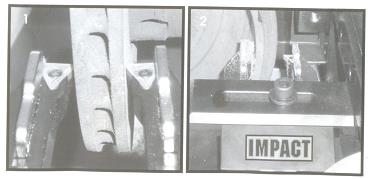

  1. Vị trí mài với đĩa phanh (1) và trống phanh (2).

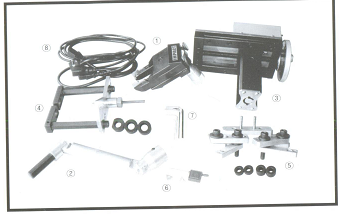

Tên phụ tùng:









  1. Bàn dao

1. Chìa lục giác





  1. Thân máy tiện
  1. Cáp nguồn

  1. Thanh nối điện

  1. Bạc côn trống và đĩa phanh

  1. Dẫn hướng bánh xe

  1. Đai ốc hãm

  1. Đồ gá tiện





  1. Kìm xiết



  1. Lưỡi cắt



  1. Bạc trụ trống phanh



Tuỳ chọn thêm:

thiết bị điều chỉnh trục khuỷu





Bạn còn thắc mắc điều gì về kĩ thuật thiết bị hoặc thắc mắc về giá cả hãy liên hệ với chúng tôi để được tư vấn.
