Cầu nâng ô tô Carleo là một thương hiệu nhận được nhiều tin tưởng của người tiêu dùng trong ngành sửa chữa ô tô tại Đài Loan, một đất nước cũng có nền công nghiệp chế tạo khá phát triển tại Châu Á. Với những thiết bị kiểm định ô tô dùng cho nhà máy sản xuất  Carleo đã khẳng định được tên tuổi của mình trên thị trường cung cấp sản xuất thiết bị sửa chữa ô tô trên toàn thế giới. Ít ai biết đây là một đối tác chính chuyên sản xuất thiết bị cho nhà cung cấp thiết bị công nghiệp hàng đầu của Nhật Bản là Banzai, một thương hiệu rất được ưa chuộng tại Châu Á, Châu Âu nói chung và Việt Nam nói riêng.

Trong hệ thống thiết bị của Carleo thì có rất nhiều sản phẩm áp dụng trong công việc sửa chữa bảo dưỡng ô tô như:

>>> Cầu nâng cắt kéo

>>> Cầu nâng cho việc kiểm tra góc đặt bánh xe

>>> Thiết bị kiểm định ô tô

...

Hôm nay công ty cổ phần thiết bị Tân Phát xin giới thiệu đến các bạn sản phẩm cầu nâng ô tô của hãng Carleo một cách cụ thể nhất để các bạn có thể cảm nhận và đánh giá về thiết bị nâng hạ ô tô chất lượng này.

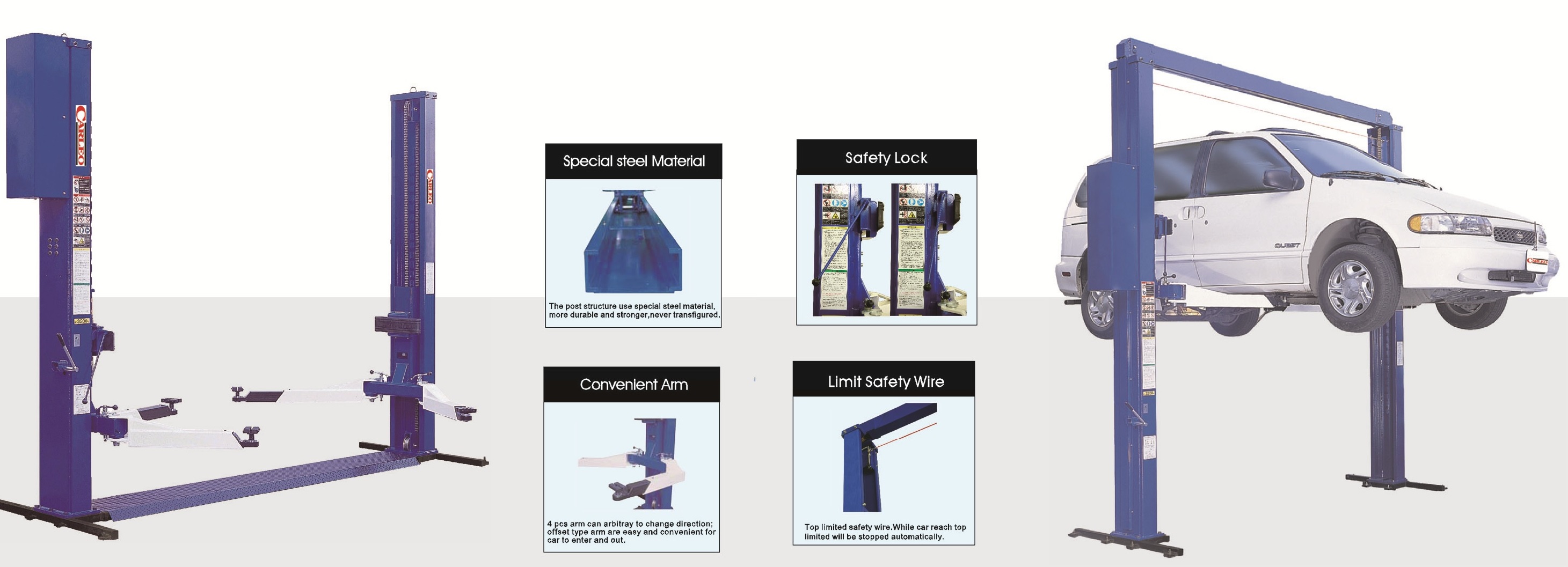

Cầu nâng carleo, cầu nâng chất lượng cao

Trước tiên là một vài lưu ý chung về cầu nâng ô tô Carleo

- Tuyệt đối chúng ta không đi vào cầu nâng khi nó đang hoạt động, trừ khi bạn là người đã được đào tạo

- Không vận hành cầu nâng carleo, trừ khi bạn đã được hãng sản xuất, hoặc nhà cung cấp có đầy đủ khả năng đào tạo để sử dụng cầu nâng

- Hãy làm theo những mô tả trong hướng dẫn sử dụng của tài liệu hướng dẫn sử dụng để kiểm tra trước khi sử dụng, tần suất kiểm tra và bất kỳ yêu cầu nào về kiểm tra

- Nếu phát hiện tiếng ồn trong quá trình vận hành cầu nâng ô tô, hãy dừng vận hành và tiến hành sửa chữa trước khi vận hành tiếp theo

- Không sử dụng cầu nâng Carleo ngoài chức năng được thiết kế để sửa chữa và bảo dưỡng của cầu

- Kiểm tra từng bu lông, đai ốc và tất cả các chốt có thể bị nới lỏng

- Kiểm tra tấm cao su nếu bị hư hỏng, và có bất kỳ vật rắn nào ở trên

- Kiểm tra hoạt động của thiết bị an toàn

- Không nâng người và bất kỳ chi tiết khác

- Trong quá trình nâng, không để bị nghiêng xe

- Nếu xe bị nghiêng thì phải dừng vận hành ngay lập tức

- Cầu nâng ô tô Carleo này không được thiết kế để phục vụ rửa xe hoặc sử dụng ngoài trời. Bất kỳ hư hỏng nào do nước (bị gỉ, rò điện) thì không đư��c bảo vệ trong cầu nâng này

- Trong quá trình xe xuống, không được đặt bất kỳ vật nào dưới cầu nâng

- Không để cầu nâng Carleo ở trạng thái nâng trong một thời gian dài. Nếu trong trường hợp đó thì cầu nâng nâng không quá 500mm

- Cầu nâng Carleo được trang bị nhiều phần an toàn bởi các thiết bị an toàn. Chắc chắn để giữ hai bên của cầu nâng giống như các bước an toàn

Nguyên lý vận hành của cầu nâng ô tô Carleo

Cơ bản, cầu nâng Carleo hoạt động cũng nhờ sự di chuyển của dầu thủy lực thông qua bơm thủy lực. Hành trình lên xuống của xe được thực hiện thông qua hai cánh tay ở hai bên thân cầu nâng. Kết nối của xích, tay cầu hai bên để đảm bảo di chuyển đồng tốc và cùng độ cao. Để tránh cho xe bị rơi, khóa an toàn được thiết kế để loại bỏ điều đó.

Nguyên lý hành trình nâng

Hành trình lên được thực hiện bằng sự di chuyển của dòng dầu thủy lực đẩy xi-lanh thông qua bơm thủy lực khi người vận hành ấn nút ‘Up’. Nếu cánh tay di chuyển tới vị trí trung tâm, hành trình lên sẽ dừng ngay lập tức. Trong quá trình lên, khóa an toàn luôn luôn làm việc để tránh bị rơi xe khi nâng.

Nguyên lý hành trình hạ

Trước khi vận hành hạ cầu nâng, quá an toàn phải ở vị trí mở, sau đó ấn nút up/down để hạ cầu. Trong quá trình này dòng dầu sẽ hồi về thùng làm cho xi-lanh hạ, xe hạ theo cầu nâng.

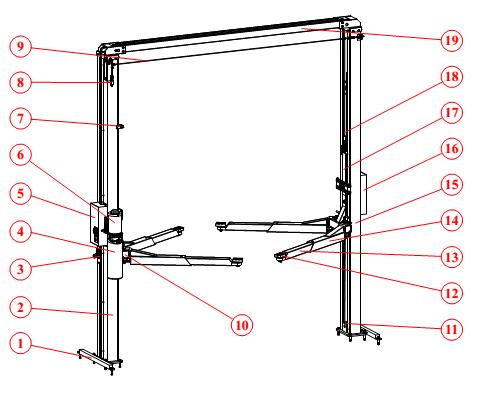

Mô tả trụ chung về cầu nâng Carleo

cầu nâng ô tô Carleo, cầu nâng chất lượng cao giá tốt

1. Đế

7. Công tắc giới hạn (hành trình)

13.Cánh tay trong

2. Trụ chính

8. Công tắc giới hạn (an toàn)

14. Canh tay

3. Bôi trơn và điều chỉnh kết hợp

9. Giới hạn hành trình

15. Thân phụ

4. Thùng dầu

10. Khớp quay chinhd

16. Khóa khí

5. Bộ điều khiển

11. Ru-lô

17. Khớp quay phụ

6. Động cơ

12. Vít tăng độ cao

18. Dây

19. Thanh ngang



Hướng dẫn lắp đặt cầu nâng ô tô Carleo

Cố định đế và trụ cầu nâng Carleo

Đề nghị: Lắp đặt cầu trên vị trí trung tâm của nhà xưởng

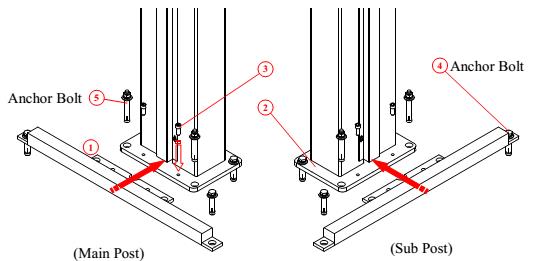

Bước 1: Đặt đế cầu nâng Carleo  (1) vào vị trí trung tâm của nhà xưởng, sau đó xiết bu-lông nhưng không quá chặt

Bước 2: Lắp trụ chính / phụ (2) trên bên cạnh cảu để và vặn chúng lại (3) sau đó, điều chỉnh khoảng cách giữa thân chính / phụ

Ghi chú: Trong bước 2, phải đưa vít (3) vào trong lỗ của hai trụ, nhưng không xiết chặt

cầu nâng Carleo, lắp đặt

Lắp đặt thanh ngang Cầu nâng Carleo

Bước 1: Đặt thanh ngang (1) lên trên đỉnh của thân chính / phụ và xiết lại

cầu nâng Carleo lắp đặt thanh ngang

Bước 2: Sau khi đặt thanh ngang, điều chỉnh chiều thẳng đứng và ngang

cầu nâng Carleo, cầu nâng lắp đặt đơn giản

Bước 3: Sau bước 1 và 2, điều chỉnh chiều đứng và ngang, xiết chặt thanh ngang và trụ bằng đai ốc, bu-lông nở được khoan và đóng cố định để cố định cầu nâng xuống nền. Sau khi lắp hai trụ chính, thực hiện đối với các bước lắp trụ phụ như trên.

Lắp đặt cáp cầu nâng Carleo

Các bước lắp đặt:

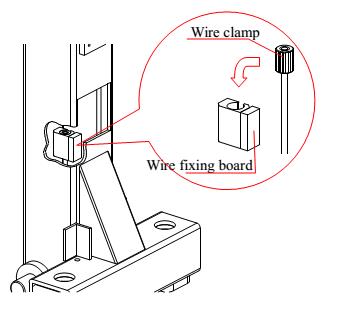

Bước 1: Đi cáp qua gối cầu sau đó cố định bằng kẹp. Cuối cùng cố định chúng vào bảng cố định cáp

cầu nâng Carleo, bước lắp đặt

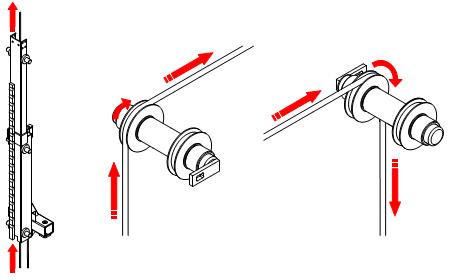

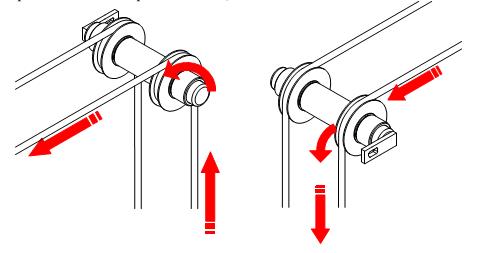

Bước 2: Sau bước 1, kéo cáp về phía trước qua con lăn và kéo về phía trước

cầu nâng Carleo, quy trình lắp đặt

Bước 3: Sau bước 2, đầu cáp chính tới gối cầu sau đó kéo qua con lăn. Sau đó đầu con lăn của thân phụ và kéo giữ chúng về phía trước.

cầu nâng Carleo, quy trình chuẩn

Bước 4: Đưa dây tới bộ cố định (1) qua gối phụ cố định vào bảng dây sau đó xiết thiết bị cố định dây trên bảng dây của gối phụ

cầu nâng Carleo, lăp đạt nhanh chóng

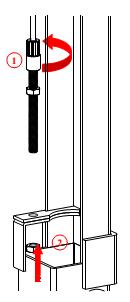

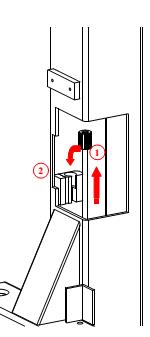

Bước 5: Chuẩn bị một dây khác, đầu tiện, giữ dây bằng kẹp dây (1) thứ 2, kéo kẹp dây đưa vào bảng cố định dây (2) đẩy chúng xuống.

cầu nâng Carleo, lắp đặt giá rẻ

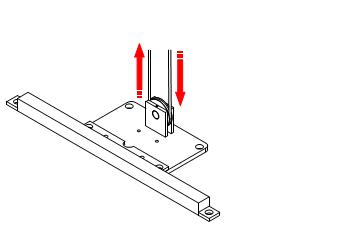

Bước 6: Sau bước 5, đưa dây xống sau đó đưa qua quả lô dưới đế trụ phụ

cầu nâng Carleo, giá tốt lắp nhanh

Bước 7: Sau khi đưa dây qua quả lô, kéo dây qua gối phụ.

cầu nâng Carleo, chất lượng giá tốt

Bước 8: Sau bước 7, kéo dây qua con lăn trên đỉnh của trụ phụ

cầu nâng Carleo đài loan chất lượng

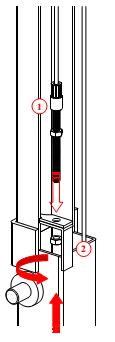

Bước 9: Đưa dây xuống bộ cố định dây (1) đưa dây vào bảng cố định (2) sau đó xiết vào bảng cố định dây bên cạnh

cầu nâng Carleo, chat luong lắp đặt re

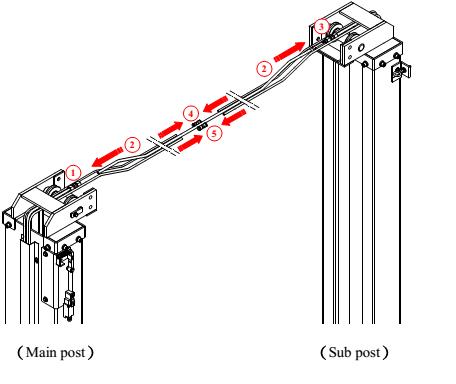

Lắp đặt đường dầu và khí nén cầu nâng Carleo

cầu nâng Carleo, lắp đặt đường dau va khi nen

Các bước thực hiện

Bước 1: Đưa đường ống dầu (2) tới bộ kết nối (1) sau đó xiết chặt lại

Bước 2: Đưa đường ống dầu (2) tới bộ kết nối (3) sau đó xiết lại

Bước 3: Đưa đường ống khí

Kiểm tra định kỳ cầu nâng ô tô Carleo

Để chắc chắn vận hành an toàn, chu kỳ kiểm tra định kỳ phải được thực hiện

Kiểm tra cầu nâng Carleo​ hàng tháng

Điểm kiểm tra

Nội dung kiểm tra

Chi tiết kiểm tra

Thiết bị an toàn

Khóa an toàn có bị hư hỏng không?

Nó có thể ngăn rơi xe không?



Kiểm tra bằng mắt

- Trong quá trình nâng và không vận hành lên / xuống, khóa an toàn phải chạm với đế

- Trong quá trình hạ, khóa an toàn phải không chạm với rãnh ăn khớp

Tay cầu và con lăn

Có bất kỳ hư hỏng nào không?

Chức năng cơ khí có bình thường không?

Kiểm tra bằng mắt



Gối cầu

Có bất kỳ hư hỏng nào không?

Kiểm tra bằng mắt

            Dầu

Dầu có bị thiếu hụt không?

Kiểm tra bằng mắt

Thùng dầu

Dầu có bị bẩn không?

Kiểm tra bằng mắt

Kiểm tra cầu nâng Carleo định kỳ 6 tháng

Điểm kiểm tra

Nội dung kiểm tra

Chi tiết kiểm tra

Thùng dầu

Dầu thủy lực



Thay dầu mời (lưu ý lần thay dầu đầu tiên là 3 tháng) loại dầu: ISOVG 46

Nếu bị đóng thì thay lọc mới

Cố định đế

Vặn lại đai ốc

Kiểm tra đai ốc chân đế nếu bị lỏng thì xiết chặt, bị hỏng thì thay thế



Thường xuyên tra dầu mỡ để bảo dưỡng cầu nâng Carleo

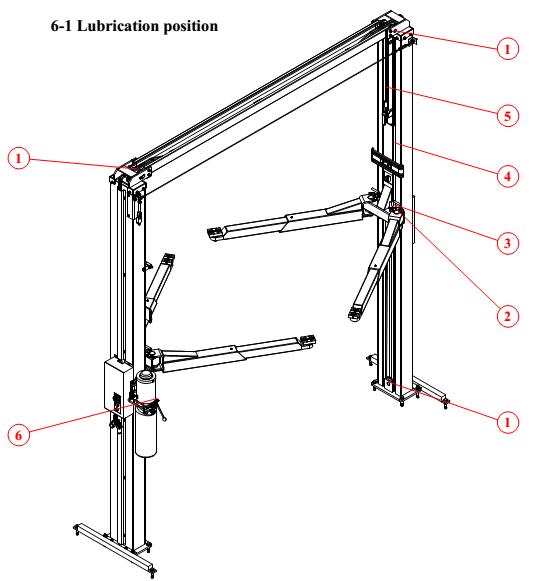

Vị trí cần tra dầu bôi mỡ của cầu nâng

  1. Cáp kéo cầu nâng Carleo
  2. Tay Cáp kéo cầu nâng Carleo
  3. Bánh răng Cáp kéo cầu nâng Carleo
  4. Trụ bên trong Cáp kéo cầu nâng Carleo
  5. Xích Cáp kéo cầu nâng Carleo
  6. Cần hạ Cáp kéo cầu nâng Carleo

Quá trình vận hành cầu nâng Carleo

Trước khi đưa xe vào cầu nâng

Trước khi đưa xe vào cầu nâng Carleo để tiến hành nâng thì phải chắc chắn thanh trượt và tay cầu được di chuyển tới vị trí thấp nhất. Nếu chưa ở vị trí thấp nhất, hãy vận hành bằng tay để đưa về vị trí thấp nhất

Nếu nâng cầu ở vị trí thấp nhất của thân xe, chắc chắn phải xoay vít của miếng đệm cao su ở vị trí thấp nhất để có vị trí nâng xe tốt nhất.

Trước khi lái xe vào cầu, di chuyển phần hỗ trợ của cánh tay và miếng cao su.

 Tiến hành lái xe vào cầu nâng

Trong quá trình lái xe vào cầu nâng Carleo, phải đưa vào đúng vị trí tâm cầu. Chắc chắn đường tâm xe và tâm cầu phải trùng nhau

Lựa chọn Chọn điểm để nâng xe

Di chuyển thanh trượt và tay cầu nâng Carleo tới vị trí thấp nhất và di chuyển cầu nâng lên và điều chỉnh tay cầu và đầu chuyển chạm vào điểm hỗ trợ trên xe

Điều chỉnh vị trí của đầu chuyển để chạm vào lỗ hỗ trợ. Nếu xe của bạn lớn, hãy kéo dài tay cầu và góc mở để có điểm nâng cầu tốt nhất

Tiến hành nâng xe lên

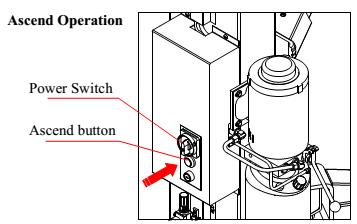

cầu nâng Carleo chuẩn bị nâng xe lên cầu

Giống như vận hành bất kỳ cầu nâng ô tô nào điều đầu tiên đó là bật nguồn. Nếu cầu nâng không hoạt động trong thời gian dài thì tắt nguồn ngay lập tức để tìm hiểu nguyên nhân.

Ấn nút nâng cầu để nâng xe lên. Muốn dừng lại thì buông tay ra

Ấn nút nâng cầu cho tới khi phần đầu nối chạm tới xe một cách nhẹ nhàng sau đó nâng tay cầu. Trước khi làm việc đó, chắc chắn kiểm tra nếu xe được trang bị với điểm hỗ trợ. Nếu xe quá to, chắc chắn phải điều chỉnh chiều dài và góc của tay cầu cho phù hợp. Sau đó, di chuyển xe nâng một cách nhẹ nhàng.

Chắc chắn điều kiện cân bằng của hỗ trợ, bạn chắc chắn nên lắc xe để kiểm tra. Nếu không cân bằng, điều chỉnh vị trí để có cân bằng tốt nhất

Sau đó bạn ấn nút nâng xe để nâng xe lên theo đúng độ cao theo yêu cầu

Khi nâng cầu tới vị trí giới hạn thì sẽ dừng lại ngay lập tức

cầu nâng Carleo khi tới điểm dưng se tự dung lại

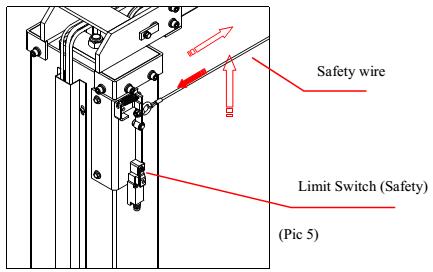

Bên trong công tắc giới hạn hành trình của cầu nâng Carleo có một công tắc giới hạn khác cho an toàn độ cao giống như nâng xe lên vị trí cao nhất. Khi đỉnh của xe chạm vào dây an toàn, dây an toàn sẽ đẩy công tắc giới hạn để dừng vận hành đảm bảo an toàn cho cầu và xe

Tiến hành hạ xe xuống

cầu nâng Carleo, quá trình hạ xe

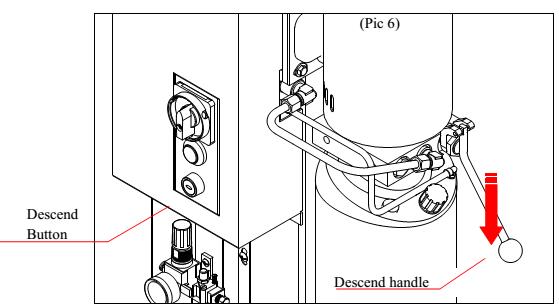

Đầu tiên ấn nút hạ cầu để mở khóa an toàn sau đó ấn cần hạ để hạ cầu nâng. Nếu chúng ta bỏ nút hạ cầu thì quá trình hạ cầu sẽ dừng ngay lập tức

Trong quá trình hạ cầu luôn luôn ghi chú an toàn xung quanh cầu nâng. Phải chắc chắn không có bất kỳ vật cản, chi tiết nào quanh khu vực hạ cầu. Nếu có sẽ gây nguy hiểm cho người và thiết bị

Nếu chúng ta không hạ được cầu thì nâng xe nhẹ nhàng để mở khóa và sau đó là thực hiện quy trình hạ như bình thường

Lái xe ra ngoài cầu nâng

Di chuyển khớp và tay cầu xuống vị trí thấp nhất cho tới khi đấu nối ở vị trí thấp nhất sau đó lái xe ra ngoài thật chậm. Bất kỳ lỗi nào khi lãi xe có thể gây nguy hiểm cho xe và cầu nâng

Kiểm tra sau khi làm việc

Sau khi hoàn thành công việc, làm sạch khu vực xung quanh cầu nâng. Trong trường hợp này phải làm sạch dầu bơi trơn. Nếu phát hiện bất kỳ hư hỏng nào thì phải liên hệ với nhà cung cấp. Trong trường hợp này, sau khi hạ cầu nâng tới vị trí thấp nhất.

Trên đây là chia sẻ của chúng tôi về cầu nâng của hãng Carleo. Hi vọng chia sẻ này mang lại bổ ích cho các bạn.
