Giới thiệu về phòng sơn nhanh ( chà khô matit)

Tác giả: Nguyễn Đỗ Tùng

Phòng sơn nhanh hay còn gọi là phòng chà là thiết bị để xử lý bề mặt xe trước khi đưa vào phòng sơn để sơn xe.

Cũng khá giống với hệ thống phòng sơn tiêu chuẩn phòng chà cung cấp khí sạch qua hệ thống cấp hút gió và môi trường làm việc tốt khi đánh bóng bề mặt xe ô tô.

Phòng sơn nhanh có đặc điểm thông khí, lọc khí, thoát khí…Được trang bị hệ thống chiếu sáng, hệ thống hút, hệ thống lọc, hệ thống xả, hệ thống điều khiển chỉ khác mỗi phòng sơn tiêu chuẩn là không có hệ thống sấy.

Các bạn có thể tìm hiểu về phòng sơn tiêu chuẩn tại các bài viết dưới đây:

>>> Hệ thống phòng sơn tiêu chuẩn

>>> Hướng dẫn sử dụng phòng sơn tiêu chuẩn RITIAN

Phòng chà còn được dùng để sơn nhanh, sơn các điểm xước nhỏ trên thân xe mà không cần đưa xe vào phòng sơn tiết kiệm được không gian và thời gian làm việc.

Hiện nay trên thị trường có 2 loại phòng sơn nhanh đó là phòng sơn nhanh dùng rèm che và phòng sơn nhanh có vách cứng như phòng sơn ô tô bình thường.

Ở bài viết này chúng tôi sẽ giới thiệu với các bạn về phòng chà dùng rèm che

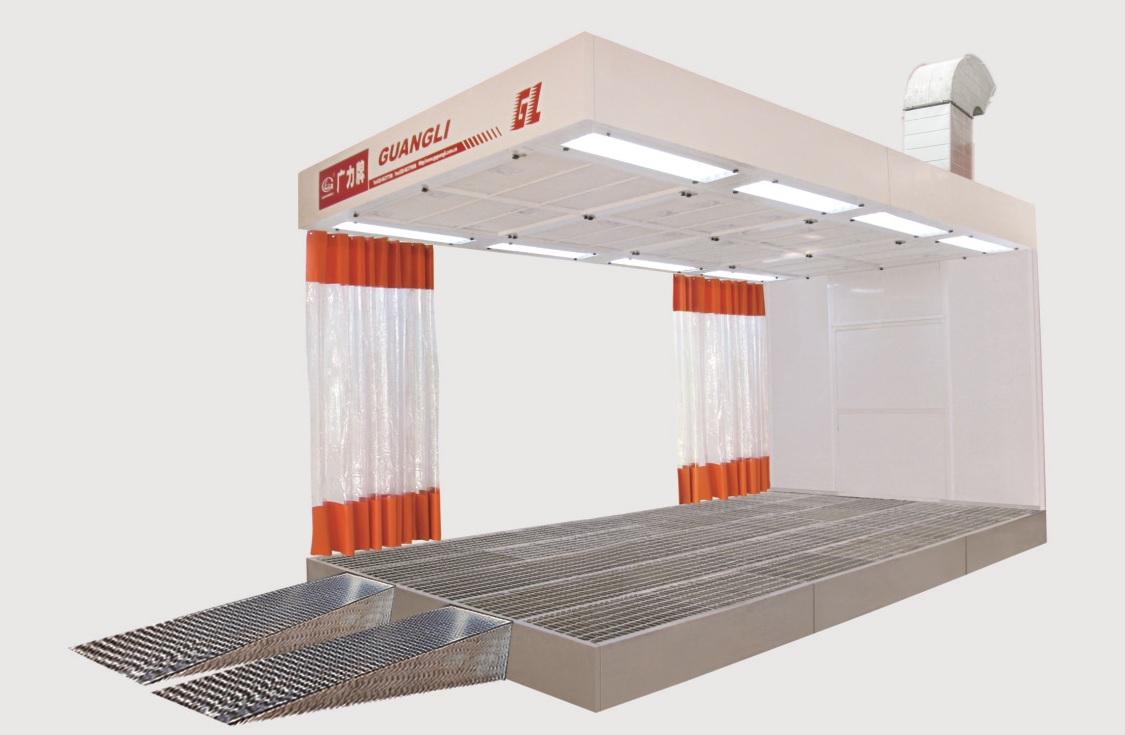

Phòng sơn nhanh có đặc điểm thông khí

Phòng sơn nhanh che rèm

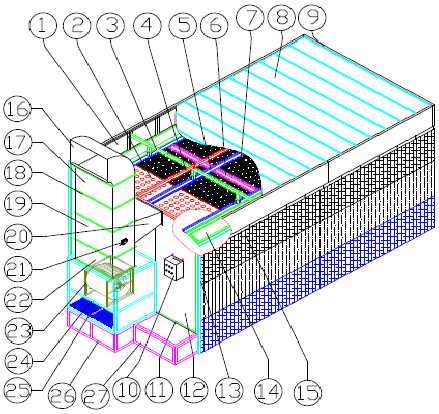

Các bộ phận chính của phòng sơn nhanh

Các bộ phận chính của phòng sơn nhanh

1 .Tấm bên nóc phòng sơn nhanh, để lắp đèn là hệ thống lọc

2 .Các tấm dẫn phản xạ nóc

3. Dầm ngang

4. Dầm dọc

5. Tấm nối

6. Tấm nối

7. Lọc trần

8. Các tấm nóc

9. Các tấm khung đầu cửa chính phòng chà

10. Hộp điều khiển phòng chà matit

 11. Máng chữ U

12.Các tấm tường phòng sơn nhanh ( ở đây là những tấm rèm)

13. Trụ thép

14. Máng đèn

15. Rèm PVC

16. Cút góc thoát khí (90°)

17. Đường ống khí

18. Bích đường thoát khí

19. Ống nối

20. Miệng cút góc đường cấp khí

21. Bộ dẫn động

22. Đường ống khí loại ngắn

23.Quạt

24. Hệ thống lọc phòng sơn nhanh

25. Buồng thải khí phòng sơn nhanh

26. Buồng thu khí giữa

27. Buồng thu khí bên trái



Thông số kỹ thuật một phòng sơn nhanh phổ thông trên thị trường

Kích thước ngoài: (mm)

7550x 5550x 3100 mm (L*WxH).

Kích thước trong: (mm)

6300x 5450x 2700 mm ( L* W* H).

Đế phòng sơn nhanh

Không có đế.. Khí hút qua tấm tường.

Cửa phụ phòng sơn nhanh

Không có.

Chiếu sáng

Đèn trần: 8bộ x 4 bóng= 32 bóng x 36W  Tổng công suất: 1152W

Kiểu lắp bộ phát

Khung thép vuông, sơn trắng.

Buồng nạp và thoát khí

1* 5.5 KW Quạt hút li tâm:  Lưu lượng 15.000 m3/giờ.

Hệ thống sấy

Không có.

Hệ thống lọc

Lọc sợi thủy tinh, lọc hiệu suất cao, lọc khí thải.

Tấm nóc

Tấm tôn uốn 1 lớp.

Hệ thống điều khiển

Điều khiển quạt làm việc và chiếu sáng.

Kiểu làm kín khí

Các tấm tường sau, và 3 phía kia là rèm PVC.

Kiểu lắp đặt

Treo hoặc trụ chống bằng thép.

Nguồn điện dùng cho phòng sơn nhanh

3 pha x 380V,  1pha x 220V, 50HZ:

Tổng công suất: (KW)

6.7



Nguyên lý làm việc của phòng sơn nhanh

Để có thể sử dụng hiệu quả phòng sơn nhanh phải dùng keo để làm kín, sau khi đã lắp đặt xong, tránh bụi vào buồng sơn nhanh làm ảnh hưởng tới chất lượng thiết bị làm việc.

Bật công tắc nguồn và công tắc quạt gió phòng sơn nhanh, căn cứ vào điều kiện làm việc có thể bật đèn chiếu sáng, khi quạt gió bắt đầu hoạt động, sẽ hút khí tươi qua cửa cấp gió, qua lọc sơ cấp, qua buồng phân phối gió bên dưới, qua lọc thứ cấp,  từ buồng phân phối khí sạch đi vào khu vực làm việc, một phần sẽ tuần hoàn bên trong, một phần khí sẽ qua lọc khí thoát ra ngoài qua đường thoát khí.

Sơ đồ lưu chuyển trong phòng sơn nhanh

Không khí --> Lọc sơ cấp --> Quạt gió --> Buồng phân phối --> Lọc trần --> Khu vực làm việc trong phòng sơn nhanh--> Lọc khí thải --> Ống thoát khí --> Ngoài trời

Sơ đồ lưu chuyển trong phòng sơn nhanh

Cách vận hành phòng sơn nhanh

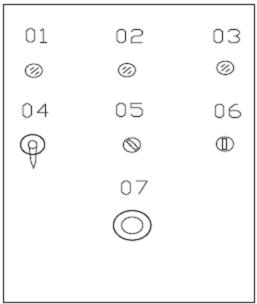

Bảng điều khiển phòng sơn nhanh

  1. Đèn nguồn phòng sơn nhanh
  2. Đèn báo lỗi.
  3. Đèn báo chiếu sáng
  4. Công tắc quạt.
  5. Công tắc chiếu sáng
  6. Công tắc van thông gió
  7. Nút dừng khẩn cấp khi phòng sơn nhanh gặp sự cố

Giới thiệu các đèn chỉ báo, công tắc, đồng hồ đo của phòng sơn nhanh

Đèn báo nguồn:

Đèn báo hoạt động của quạt:

Đèn báo chiếu sáng:

Công tắc quạt:

Công tắc chiếu sáng:

Công tắc thông gió:

Công tắc dừng khẩn cấp:

Báo trạng thái nối vào lưới điện.

Chỉ báo trạng thái hướng của quạt.

Báo trạng  thái đèn chiếu sáng.

Điều khiển hoạt động của quạt.

Điều khiển chiếu sáng.

Điều khiển thông gió.

Cắt nguồn điện khi xảy ra sự cố khẩn cấp.

Thao tác phòng sơn nhanh

Phòng sơn nhanh chỉ có các chức năng:

Chức năng chiếu sáng, Chức năng sơn ở nhu cầu thấp và đồng thời cả 2 chức năng

Chi tiết như sau:

Đèn báo nguồn của phòng sơn nhanh sẽ sáng và nguồn điều khiển sẽ bật khi bật công tắc nguồn.

Đèn báo quạt của phòng chà khi làm việc sáng, quạt bắt đầu hoạt động khi bật công tắc quạt.

Chọn trạng thái làm việc dựa vào tình trạng thực tế sử dụng của từng xe thực tế.

Kiểm tra áp suất bên trong phòng sơn nhanh, điều chỉnh góc đóng mở cửa gió để có áp suất làm việc bình thường.

Quy trình bảo dưỡng phòng sơn nhanh

Bảo dưỡng hệ thống lọc của phòng sơn nhanh

 Hệ thống lọc là phần rất quan trọng của phòng chà, thông thường gồm lọc sơ cấp, lọc trần và lọc sợi thủy tinh.

  1. Lọc sơ cấp phòng sơn nhanh dùng lọc khí tươi, thông thường nên thay thế sau 100 giờ làm việc, cũng có thể căn cứ theo độ bẩn của lọc khi khối lượng công việc lớn có thể thay thế sớm hơn.
  2. Lọc trần phòng sơn nhanh là lọc khí thứ cấp, thông thường nên thay thế sau 200 giờ làm việc, cũng giống như lọc khí sơ cấp cũng tùy vào cường độ làm việc để thay thế sao cho phù hợp với tình hình thực tế công việc.
  3. Lọc sợi thủy tinh dùng để hấp thụ hơi dung môi trong khí thoát ra. Mỗi phòng chà có 02 lọc sợi thủy tinh. Cơ bản nên thay thế sau 80-100 giờ làm việc.

Bảo dưỡng các phần làm kín khí phòng sơn nhanh

Để đảm bảo khả năng làm kín, phải cần nhiều tới các thành phần làm kín. Khí tạo ra ở phòng chà có tính chất ăn mòn, nên thành phần làm kín thường làm bằng vật liệu cao su. Mỗi lần thay mới các thành phần làm kín phải đảm bảo chất lượng, tránh làm khi thoát ra khỏi phòng sơn sẽ không đảm bảo được chất lượng bề mặt xe khi tiến hành sơn.

Bảo dưỡng các phần liên quan đến hệ thống điện của phòng sơn nhanh

Như “bộ não” của phòng chà, hệ thống điều khiển sẽ điều khiển trực tiếp tất cả các hoạt động của phòng chà. Vì vậy việc cực kỳ quan trọng là phải giữ cho các linh kiện điện tử hoạt động ổn định. Trong thời gian vận hành, định kỳ kiểm tra tất cả các linh kiện điện tử để đảm bảo cho chúng hoạt động đúng và chính xác.

Bảo dưỡng các bộ phận truyền động của phòng sơn nhanh

Bộ phận truyền động là tập hợp chính các đai truyền giữa mô tơ và quạt. Khi sử dụng thường xuyên chúng sẽ bị mòn và lỏng. Vì vậy phải điều chỉnh dây đai căn cứ theo tình trạng làm việc và thay thế nếu cần. Ngoài ra, thường xuyên tra dầu vào các lỗ dầu ở 2 đầu trục của quạt để chạy được êm.

Bảo dưỡng các bộ phận khác của phòng sơn nhanh

Để đảm bảo hiệu quả của phòng chà hàng ngày cần bảo dưỡng các bộ phận khác. Chủ yếu cần vệ sinh phòng hàng ngày, kiểm tra vặn chặt các phần nối, kiểm tra các điều kiện làm việc bên ngoài sao cho tất cả đều tốt để tránh các sự cố không mong muốn.

Cảnh báo khi sử dụng phòng sơn nhanh

Khi làm việc trong phòng chà cần lưu ý các vấn đề an toàn:

a) Cấm đốt lửa, hút thuốc trong phòng chà.

b) Cần có đồng phục phù hợp và mang mặt nạ phòng độc trong khi làm việc trong phòng sơn nhanh

c) Các bộ phận về điện cần phải được nối đất bảo vệ phòng sơn nhanh một cách tốt nhất.

d) Định kỳ kiểm tra trạng thái hoạt động của mô tơ, đảm bảo chúng hoạt động tốt.

e) Cấm đốt lửa ở gần xung quanh phòng chà.

f) Sơn để phun phải để ở vị trí an toàn.

Xử lý nhanh sự cố thông thường xảy ra với phòng sơn nhanh

Sự cố

Giải pháp

1. Quạt dừng sau khi khởi động.

Kiểm tra hãm mô tơ và các R�� le, điều chỉnh  giá trị  dòng đặt trước về giá trị .đúng.

2. Áp suất trong phòng lớn hơn áp suất mong muốn khi sơn.

Thay lọc khí xả.

3.  Áp suất trong phòng nhỏ hơn áp suất mong muốn khi sơn.

Thay lọc gió đầu vào.


Trên đây là những hướng dẫn cơ bản của chúng tôi về phòng sơn nhanh phiên bản rèm che, hi vọng rằng với những chia sẻ trên sẽ mang lại cho các bạn nhiều thông tin bổ ích.
