Hướng dẫnQuý khách hàng vui lòng đọc kỹ toàn bộ cuốn tài liệu hướng dẫn sử dụng này trước khi vận hành thiết bị. Việc vận hành, sử dụng không đúng cách có thể gây tai nạn cho người hoặc làm hư hỏng thiết bị. Việc sử dụng vận hành thiết bị phải tuân theo các lưu ý/ qui định an toàn được đề cập trong cuốn tài liệu này nếu có và phải tuân theo qui định an toàn chung do pháp luật qui định. Vì vậy chỉ những người đã được đào tạo đầy đủ mới được phép sử dụng, vận hành thiết bị.
Máy hàn rút tôn CRS-6500 là máy hàn đặc biệt dùng điện 3 pha dành riêng cho nghành công nghiệp sửa chữa ô tô và chủ yếu là sửa chữa thân vỏ kim loại. Thiết bị hàn rút tôn này dùng chủ yếu cho những xe bị hư hỏng hoặc bị tai nạn, hàn nối, hàn điểm. Đây là thiết bị không thể thiếu cho những xe tai nạn.
Những chức năng máy hàn rút tôn CRSPOT-6500
Chức năng của máy hàn rút tôn bao gồm :
- Nung điện cực bằng cacbon
- Làm phẳng các vết lõm trên vỏ xe hoặc thành xe.
- Hàn điểm một phía trên vỏ xe
- Hàn vít
- Hàn tam giác
- Hàn giây thép gợn sóng.
Thông số kỹ thuật của máy hàn rút tôn CRS-6500

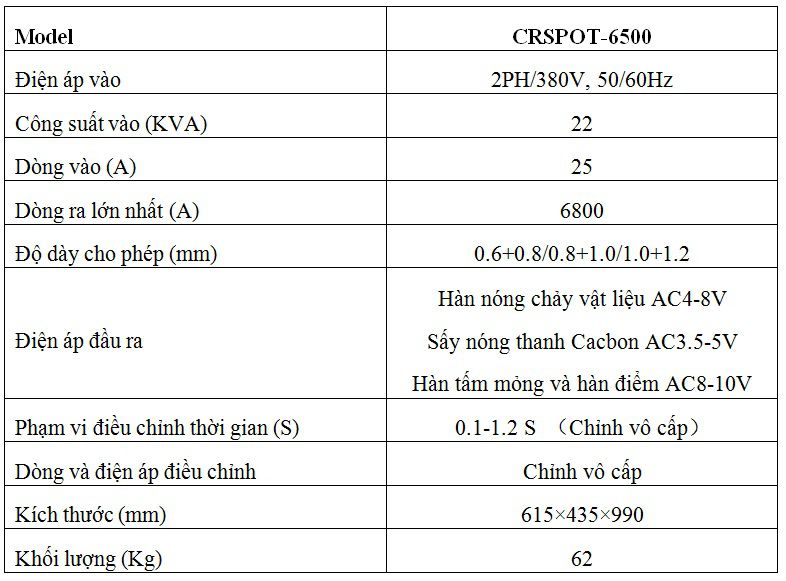

Thông số kỹ thuật máy hàn rút tôn CRS-6500

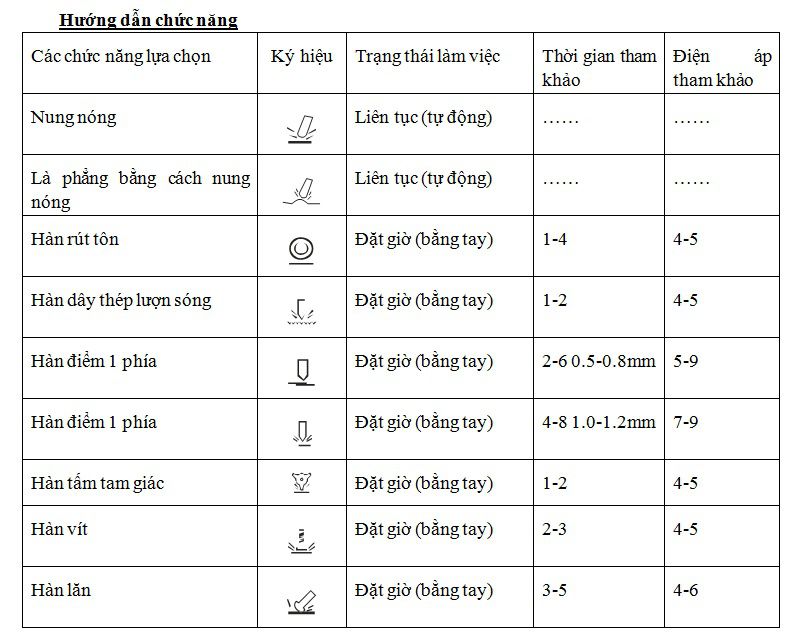

Ký hiệu và chức năng cửa máy hàn rút tôn CRS-6500
Chức năng chi tiết của máy hàn rút tôn CRS-6500
Nguồn điện đầu vào của máy hàn giật tôn
- Điện áp vào hai pha 380V, kết nối với các dây nối đất.
- Điện áp đầu ra của máy hàn giật tôn có liên quan trực tiếp đến điện áp đầu vào. Vì thế thiết bị hàn dùng điện áp 2 pha 380V đây là dòng lớn nên dây dẫn điện cũng phải dùng loại chịu tải lơn, Lõi dây cấp là 6mm, chiều dài của dây không quá 15m. Nếu bạn nối thêm dây mà vượt quá 15m thì công suất của thiết bị máy hàn giật tôn CRS-6500 không đảm bảo hoạt động tốt.
- Phòng chống ngắn mạch hoặc quá tải : Trên thiết bị hàn những nhà sản xuất luôn có cơ chế và chế độ an toàn cho thiết bị như công tắc nguồn và cầu chì 40A. Nên dây điện, công tắc luôn phù hợp với cầu chì, nếu dòng điện vượt quá mức độ cho phép thì thì cầu chì tự động ngắt nguồn điện nhằm đảm bảo an toàn cho thiết bị .
Hướng dẫn chi tiết các chức năng cơ bản của thiết bị hàn giật tôn
Hàn bình thường, hàn điểm một phía, hàn dây thép gơn sóng
Bước 1 : Vệ sinh sạch sẽ, đánh bóng và loại bỏ vết sơn vùng cần sử lý vết lõm bằng máy đánh gỉ hoặc một số vật dụng cần thiết

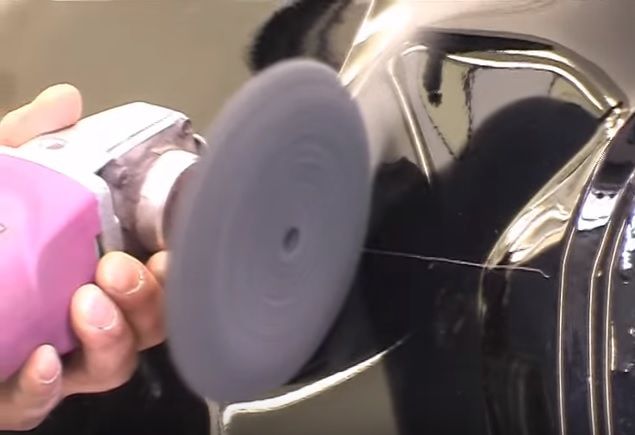

Vệ sinh bằng máy đánh gỉ
Bước 2: Nối mát vào thành xe hoặc vỏ xe nhưng nhớ rằng chỗ nối mát không vượt quá 30cm sơ với điểm hàn rút tôn
- Chon phím chức năng và đặt phím ở chế độ hàn rút tôn hoặc hàn tam giác, sau đó điều chỉnh thời gian ở khoảng 0,2-0,4S.
Bước 3: Hàn điểm bằng vòng khuyên lên điểm cần gia công.
- Đặt vòng đệm dày 1,0-1,5 mm ( luôn kèm theo máy hàn rút tôn koloda )vào chấu kẹp điện cực.Ấn chặt vòng đệm vào vị trí cần hàn giật ( đừng ấn mạnh quá tránh làm thủng vỏ xe)

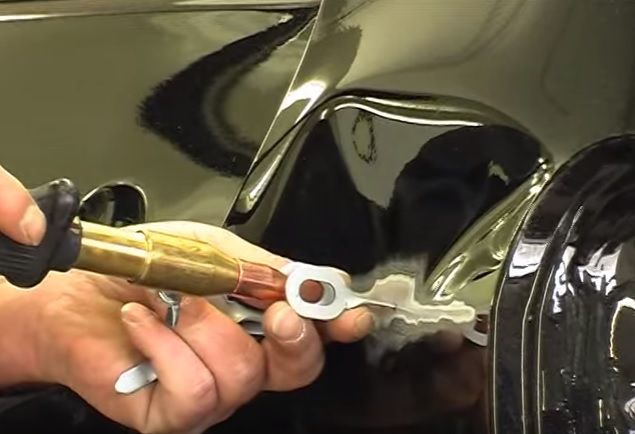

Hàn điểm vòng khuyên
Bước 4: Ấn cò súng hàn và quá trình hành giật sẽ kết thúc trong khoảng thời gian đã đặt.

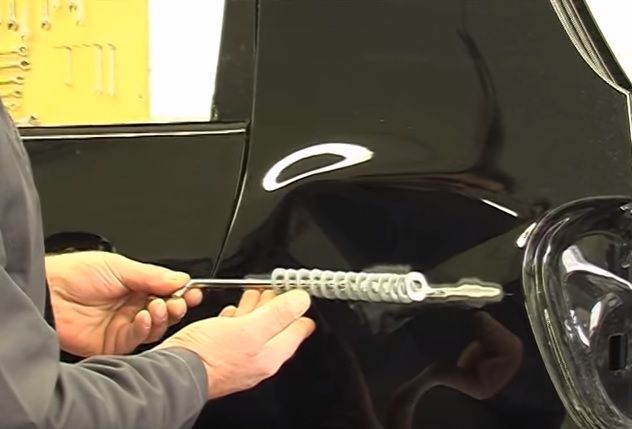

- Các vòng đệm có chiều dài khác nhau tùy theo từng vết lõm.

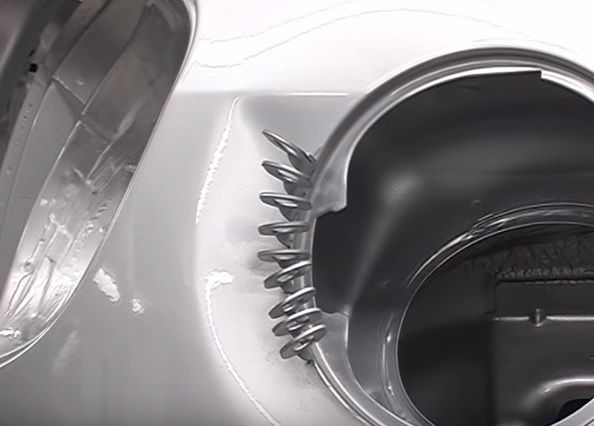

Chiều dài từng vết lõm
Chú ý: Nếu vật liệu tôn giầy thì bạn cần hàn giầy hơn, làm sao cho phù hợp với từng độ giày của tôn. Dùng vật liệu hàn đúng với vật liệu tôn thì hiệu quả kết dính của mối hàn tốt hơn.
Kéo rút vết lõm trên xe
Bước 1: Giữ vững đầu móc kết nối của đầu rút, lắm chắc tay súng hàn và búa hàn giật theo hướng thẳng vuông góc so với điểm cần rút.
Bước 2: Kéo búa giật theo hướng tay với búa đang làm việc
Bước 3: Tháo mỗi hàn bằng cách xoay vòng đệm một góc 90 độ và kéo ra khỏi mối hàn giật
Chú ý : Nếu vùng lõm rộng bạn phải thực hiện các bước hàn rút tôn lặp đi lặp lại nhiều lần.
Cách sử dụng thanh cacbon trên thiết bị hàn giật tôn
Nung nóng vùng hẹp so với sử dụng khí thì nung bằng thanh cacbon là khó làm biến dạng hơn và dễ dàng sử dụng hơn. Nếu tấm tôn quá dày (1-1,5mm) để có thể áp dụng hàn điểm, thanh cacbon có thể sử dụng bằng cách tham khảo các bước sau.
Bước 1 : Bước đầu bất di bất dịch là vệ sinh vùng cần gia công thanh cacbon sạch sẽ. Loại bỏ hết các chất sơn. gỉ sắt.
Bước 2: Kẹp dây nôi mát với thành, vỏ xe,
Bước 3: Ấn nút chức năng nung nóng trên máy hàn giật tôn. Thời gian làm việc thì được điều chình bằng nút chỉnh thời gian tùy theo người sử dụng và theo độ giày của vỏ xe tai nạn .
Bước 4: Lắp thanh các bon vào đầu kẹp của súng giật và vặn chặt vòng hãm (chọn thanh cacbon ngắn hoặc dài thì tùy theo người sử dụng). Đưa đầu cacbon vào vị trí cần nung nóng và ấn cò súng trong thời gian lâu. Khi vị trí đó nóng chảy thì từ từ di chuyển vòng tròn thanh cacbon trong vị trí tiếp xúc để tạo nhiệt độ ổn định.
Bước 5: bước này dùng để tôi. Bạn cho khăn lạnh vào vị trí vừa núng nóng thì vỏ tôn sẽ dc làm lạnh nhanh. Đó là quá trình tôi kim loại..
Sử dụng máy hàn rút tôn để cắt vỏ kim loại
- Cắt bằng khí thường nung nóng một khu vực lớn đo đó làm ảnh hưởng tới các gioăng cao su và hệ thống dây điện gần đó. Nung nóng bằng que cacbon nóng nhanh và vùng nóng nhỏ.
- Để cắt kim loại : bạn bật chế độ nung nóng ( theo bảng hiển thị bên trên) thời gian làm việc thì cần điều chỉnh ở mức thời gian lớn nhất.
- Cắt bằng thanh cacbon: Cho thanh các bon vào đầu súng máy hàn kéo tôn và siết ốc lại cho chắc chăn.Bạn nên dung thanh cacbon có kích thước thích hợp. Không sử dụng chức năng này cho thanh cacbon có kích thước nhỏ hơn 10cm, nếu không nó sẽ làm hỏng đầu kẹp do quá nóng.
Chú ý khi sử dụng thanh cacbon để cắt: Làm việc quá lâu sẽ nung nóng các phần có liên quan gây ảnh hưởng tới hệ thống làm việc bên trong. Máy sẽ tự động cắt nguồn điện để bảo vệ. hãy cắt nguồn điện và hệ thống sẽ trở lại làm việc một cách tự động khi nhiệt độ trở lại bình thường.
Những chú ý khi sử dụng máy hàn giật tôn:
- Xin thận trọng không đặt súng hàn và dây nối mát hàn một cách ngẫu nhiên khi máy được cấp nguồn để ngăn chặn các dây nối đất và súng hàn cháy. Đặt nhẹ nhàng để tránh làm hỏng tay cầm hoặc công tắc
- Kiểm tra thường xuyên để các đầu hàn được sạch bóng
- Bảo vệ máy tránh khỏi ánh nắng mặt trời, và mưa ở môi trường bên ngoài, cất giữ máy nơi khô ráo
- Mang găng tay, kính bảo hộ và khẩu trang nếu cần thiết.
- Thường xuyên kiểm tra dây điện và cầu chỉ và các đầu kết nối
- Trong trường hợp sự cố hoặc bị hư hỏng, xin vui lòng không tự sửa chữa. Hãy liên lạc với nhà phân phối hoặc công ty của chúng tôi càng sớm càng tốt, để được sửa chữa.
- Cắt nguồn khi không sử dụng máy.
Những linh kiện kèm theo thiết bị hàn giật tôn
Thanh cacbon
Dây thép gợn sóng
Vòng đệm (annealing)
Tấm tam giác
Búa giật tấm tam giác
Đầu kéo 6 móng
Kẹp nối mát
Điện cực
Hướng dẫn sử dụng
Búa giật khí nén
Rally Hammer
Bánh xe 3 inh
Bánh xe 8 inh
Trục kéo
Đinh ốc M8*16 với búa giật thường và giật lò xo
Vít lục giác M6*16
Trục khóa
Giá giữ búa cố định
Hộp phụ kiện.
