Hướng dẫn sử dụng máy nạp ắc quy hỗ trợ khởi động của hãng GYS - PHÁP

Tác giả: Hỗ Trợ

Cảm ơn bạn đã lựa chọn sản phẩm GYS đã được thiết kế tỉ mỉ mang công nghệ Pháp này. Để tận dụng tốt nhất các tính năng của máy, hôm nay Công  ty cổ phần thiết bị Tân Phát chúng tôi chia sẻ cách hướng dẫn sử dụng máy nạp ắc quy hỗ trợ khởi động của hãng GYS - PHÁP để khách hàng có tài liệu tham khảo và sử dụng thiết bị đúng cách, vui lòng đọc kỹ các hướng dẫn của tài liệu này.

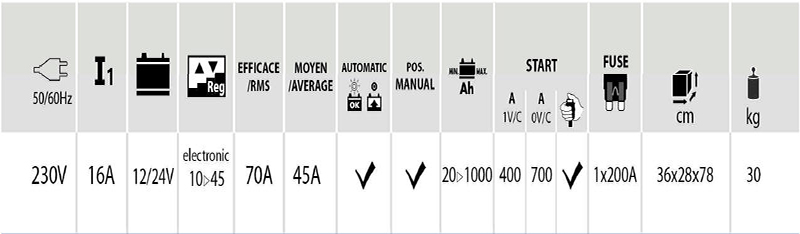

Các máy nạp ắc quy GYSTART được thiết kế để khởi động (đề) xe hơi sử dụng ắc quy nước, gel hoặc ắc quy chì – axit và sạc cho các loại ắc quy nước, gel hoặc chì – axit. Chúng được sử dụng trên ắc quy 12V hoặc 24V với công suất theo bảng dưới đây:



Nguồn điện cấp vào của dòng máy nạp ắc quy GYSTART

Thiết bị này phải được cắm vào nguồn cấp có nối đất với các đặc điểm sau:

GYSTART

235

612E

724E

924-230

1224T

Điện áp

1 pha 230V

1 pha 230V

1 pha 230V

1 pha 230V

3 pha 400V

Cầu chì bảo vệ



16A

16A

16A

40A

16A

SẠC

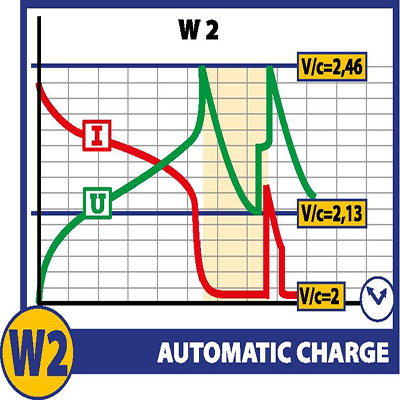

Tự động nạp: Ở vị trí “Điều khiển điện” thiết bị thực hiện chức năng nạp mà không cần đến sự giám sát của người sử dụng mà vẫn đảm bảo an toàn cho Ắc quy và mạch điện tử trên xe. Có thể kết nối với ắc quy trong khoảng thời gian dài nhờ vào nguyên tắc hoạt động dựa trên chỉ số tải. Chỉ số chẩn đoán: Nạp/ Ắc quy đ��ợc nạp

thiết bị nạp ắc quy và khởi động đề chất lượng,thiet bi nap ac quy và khoi dong de

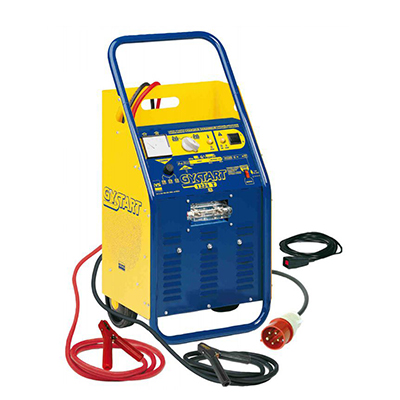

Thiết bị nạp ắc quy và khởi động đề GYSTART

Nạp th công: Quá trình nạp với sự giám sát của người sử dụng. Thiết bị cho phép nạp lại ắc quy mà không giới hạn mức điện áp để phục hồi ắc quy hỏng và ắc quy bị sulphát hóa hoặc để nạp nhanh.

KHỞI ĐỘNG (ĐỀ)

Ở vị trí “ điều khiển điện tử” có thể giúp thiết bị tránh hiện tượng quá áp nhờ một hệ thống màn hình tự động - điều khiển vượt áp đầu ra trong suốt quá trình khởi động (đề) với công tắc điều khiển từ xa (công tắc đề)

- Bảo vệ nguồn cấp chính

- Bảo vệ ngắn mạch, đảo cực và quá áp

- Cuộn dây bằng đồng

- Cáp ø25 mm2, 2m. Các kẹp bằng đồng.

Hướng dẫn sử dụng chế độ khởi động ( đề) cho máy nạp ắc quy hỗ trợ khởi động của hãng GYS - PHÁP

Khuyến cáo cho máy nạp ắc quy hỗ trợ khởi động của hãng GYS - PHÁP

Không ngắt kết nối ắc quy với thiết bị (xe hơi). Nếu ắc quy được ngắt kết nối có thể sẽ làm mất các thông tin và lỗi trong quá trình khởi động (đề) xe.

Kết nối và ngắt kết nối

- Tắt thiết bị bằng cách lựa chọn vị trí “O”

- Kết nối kẹp: Màu đỏ, màu đen với thiết bị đầu cuối  của ắc quy, chọn đúng mức điện áp 12 hoặc 24V cho ắc quy.

Không bao giờ được ngắt kết nối ắc quy với xe (tháo ắc quy ra khỏi xe)

- Bật thiết bị bằng cách lựa chọn vị trí “I”

- Tiến hành sạc một vài phút trước khi đề (nếu cần thiết) với mức dòng khoảng 1/5th công suất của ắc quy.

- GYSTART 235 hoạt động với chức năng tăng cường trong chế độ khởi động (chế độ đề). Việc nạp ắc quy trước khoảng 10 phút trong vị trí “khởi động (đề)” là cần thiết trước khi thực hiện khởi động (đề) động cơ.

- Ngồi sau tay lái xe hơi để kích hoạt công tắc điều khiển từ xa đồng thời bật chìa khóa (nhấn nút) đề trên xe (trừ model GYSTART 235). Một khoảng thời gian 5 giây thường là đủ để khởi động. Lặp lại các hoạt động nếu cần thiết.

- Khi động cơ của xe đã được khởi động, thu hồi bộ điều khiển từ xa và tắt thiết bị về vị trí “O”

- Tháo kẹp kết nối thiết bị trên ắc quy

-  Trong vị trí “điều khiển điện tử” (Automatic - tự động) Gystart bảo vệ các bảng mạch điện tử và tránh quá áp (  : < 14,8 V, : < 29,6 V). Ở vị trí bằng tay ( Manual - thủ công) chức năng bảo vệ này không được kích hoạt.

Hướng dẫn sử dụng chế độ nạp ( sạc) cho máy nạp ắc quy hỗ trợ khởi động của hãng GYS - PHÁP

Khuyến cáo khi sử dụng máy nạp ắc quy hỗ trợ khởi động của hãng GYS - PHÁP

- Chọn khu vực có mái che và đảm bảo thông gió tốt

- Tháo nắp ắc quy (nếu có) và đảm bảo mực chất lỏng (điện phân hay a xít) đủ . Đổ thêm nước cất nếu cần thiết. Làm sạch hoàn toàn các vấu và đầu kết nối của ắc quy.

- Kiểm tra dung lượng ắc quy (Ah) và điện áp (V) tương thích với bộ sạc.

Kết nối và ngắt kết nối cho máy nạp ắc quy hỗ trợ khởi động của hãng GYS - PHÁP

- Tắt thiết bị bằng cách lựa chọn vị trí “O”. Sau đó cắm thiết bị vào nguồn điện và xoay chiết áp điều chỉnh dòng về mức thấp nhất.

- Chọn đúng mức điện áp 12 hoặc 24V tương ứng với ắc quy.

- Kết nối kẹp đen và đỏ với đầu ắc quy (Màu đỏ tương ứng với cực Dương, màu Đen tương ứng với cực Âm của ắc quy)

Hãy chắc chắn đảm bảo sự tiếp xúc điện tốt tại các vị trí kết nối

Chọn chế độ nạp (sạc) bằng cách sử dụng công tắc lựa chọn:

“Sạc tự động – Electronic Control”: Khi quá trình sạc hoàn tất, đèn báo sẽ sáng.

“Sạc thủ công – Manual Mode”: Dừng quá trình sạc khi ắc quy bắt đầu sôi. Đề phòng khí dễ cháy nổ, tránh ngọn lửa hoặc tia lửa.

- Bật thiết bị bằng cách lựa chọn “I”

- Sau một phút, điều chỉnh dòng sạc bằng nút điều khiển

- Một dòng sạc trung bình thường được sử dụng (sạc trong khoảng thời gian 8 đến 10 giờ) là khoảng 1/10 dung lượng của ắc quy (Ah). Ngoài giá trị này, bộ sạc còn cung cấp một mức dòng cao nhưng chỉ nên sử dụng khi thời gian sạc ngắn.

- Sản phẩm có thể sạc ắc quy trong chế độ tự động (điểu khiển điện) hoặc bằng tay đòi hỏi sự giám sát của người sử dụng (thiết bị điện tử của xe không được bảo vệ). Trong chế độ tự động, thiết bị điện tử của xe được bảo vệ, việc giám sát quá trình nạp là không cần thiết. Đây là chế độ nạp tối ưu (  : <14,8V      : <29,6 V).

Sạc nhiều ắc quy cùng lúc cho máy nạp ắc quy hỗ trợ khởi động của hãng GYS - PHÁP

Một số ắc quy có thể được sạc cùng một lúc bằng cách kết nối song song chúng lại với nhau (Các cực dương ắc quy kết nối với kẹp màu đỏ, các cực âm ắc quy kết nối với kẹp màu đen). Các ắc quy hoặc nhóm ắc quy này phải có cùng mức điện áp (12V hoặc 24V). Mức dòng nạp phải bằng 10% tổng dung lượng của ắc quy. Ví dụ: Một ắc quy 55Ah + một ắc quy 100 Ah cần dòng nạp là (55+100)/10 = 16,5 A.

Việc sạc hàng loạt là không nên.

Hướng dẫn bảo vệ máy nạp ắc quy hỗ trợ khởi động của hãng GYS - PHÁP

Máy này được thiết kế với sự bảo vệ tối đa:

- Các kìm sạc riêng biệt hoàn toàn

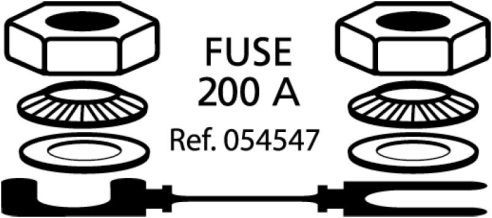

- Bảo vệ chống đảo cực ngắn mạch. Một cầu chì đôi (Ref. 054547) đảm bảo cho việc bảo vệ. Việc thay thế cầu chì có thể được thực hiện bằng tay

- Máy được trang bị chức năng bảo vệ quá tải máy biến thế hoặc cố khởi động (đề) trong chế độ sạc bằng một cầu dao ngắn mạch trên mặt trước máy. Nếu nó trượt đi thì việc kích hoạt lại bằng tay là cần thiết.

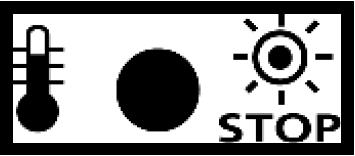

- Bảo vệ quá nhiệt: Thiết bị được bảo vệ bởi một bộ ổn định nhiệt (làm mát mất khoảng 1/4h). Một tín hiệu báo màu đỏ phát sáng khi thiết bị quá nóng.

Ắc quy hư hỏng hoặc bị sulphat hóa

Thiết bị GYSTART không thể phát hiện ắc quy hư hỏng hoặc bị sulphat hóa

a) Ắc quy bị hư hỏng nặng nếu trong quá trình sạc kim của Ampe kế chỉ nhanh đến một mức rất cao. Trong trường hợp này ắc quy không thể khôi phục lại.

b) Trong trường hợp ắc quy bị sulphat hóa: Chuyển sang mức nạp cao nhất và thường xuyên kiểm tra nếu Ampe kế hiển thị bất kỳ mức dòng nạp nào ngay lập tức tăng mức dòng nạp, chuyển sang mức nạp thích hợp với ắc quy. Nếu không có dấu hiệu tăng dòng sau 5 giờ thì ắc quy không phục hồi được.

Lời khuyên và cảnh báo cho máy nạp ắc quy hỗ trợ khởi động của hãng GYS - PHÁP

- Thiết bị sạc của bạn phải được kết nối vào nguồn điện có nối đất

- Thiết bị phải được lắp đặt sao cho phích cắm điện luôn luôn có thể cắm được.

- Đặt thiết bị ở vị trí thoáng mát, tránh tia lửa điện hoặc ngọn lửa.

- Không sử dụng sản phẩm để nạp các loại Pin, ắc quy nhỏ hay ắc quy hỏng không thể nạp lại

- Tuân thủ trình tự Kết nối/ ngắt kết nối như đã được nêu trong hướng dẫn này

- Thường xuyên kiểm tra máy Đề - Nạp, đặc biệt là hệ thống dây cáp, phích cắm và thân thiết bị để kịp thời phát hiện các hư hỏng. Nếu GYSTART bị hư hỏng cần phải sửa chữa trước khi sử dụng.

- Nếu cáp nguồn (cấp điện vào) bị hư hỏng, nó phải được thay thế bởi nhà sản xuất, đó là dịch vụ sau bán hàng hoặc thay thế bởi một người có chuyên môn đã qua đào tạo để tránh nguy hiểm.

- Không tự ý mở thiết bị. Bất kỳ một thay đổi nào không được thực hiện bởi một ký thuật viên của GYS trên sản phẩm đồng nghĩa với việc sản phẩm mất quyền được bảo hành.

- Thiết bị này không được coi như một sản phẩm đồ chơi, không nên cho trẻ em sử dụng.

- Sản phẩm được tái chế có chọn lọc, không được để lẫn trong rác thải sinh hoạt.

Các bất thường, nguyên nhân và biện pháp khắc phục cho máy nạp ắc quy hỗ trợ khởi động của hãng GYS - PHÁP



BẤT THƯỜNG

NGUYÊN NHÂN

BIỆN PHÁP

1.

Chỉ số Ampe kế không di chuyển

Nguồn cấp có vấn đề

Kiểm tra lại nguồn cung cấp điện

Kiểm tra thiết bị có ở chế độ sạc chưa

Các kẹp bị chập (ngắn mạch) hoặc kẹp sai cực

Kiểm tra tình trạng cầu chì đảm bảo không bị nổ và bộ ngắt mạch không có vấn đề

Ắc quy bị hư hỏng nặng

Kiểm tra lại trạng thái của ắc quy bằng Vôn kế. Nếu điện áp không đạt mức 2,5 V trên mỗi Cell thì ắc quy có thể bị sulphat hóa hoặc hư hỏng

Điện áp không đúng (12V hoặc 24 V)

Kiểm tra tình trạng điện áp trên thiết bị đảm bảo đang ở vị trí thích hợp (12 hoặc 24V - ngoại trừ model máy GYSTART 235 và 612E)

Chế độ bảo vệ quá nhiệt được kích hoạt



Chờ cho các bộ phận của thiết bị nguội trước khi thử lại (khoảng 5 đến 10 phút)

2.

Đèn LED báo sạc nhấp nháy liên tục trong suốt thời gian sạc

Ắc quy bị sulphat hóa hoặc có hiện tượng  ngắn mạch bên trong ắc quy

Thay ắc  quy hoặc khôi phục lại trên chế độ sạc thủ công bằng cách xoay nút điều khiển tới vị trí tối đa - Chuyển về chế độ tự động ngay khi dòng điện bắt đầu tăng lên.

Cường độ dòng điện được đặt ở mức tối đa

Đặt mức dòng điện bằng 1/10 dung lượng của ắc quy

3.

Chỉ số Ampe kế chỉ cao hơn 20A khi đặt núm điều khiển ở mức thấp nhất

Ắc quy được xả sâu (xả mạnh)

Duy trì mức nạp bằng cách thiết lập các thông số ở mức tối thiểu

Điện áp có vấn đề (12V hoặc 24V)

Kiểm tra công tắc chuyển đổi điện áp, đảm bảo đang ở mức thích hợp (12V hoặc 24V - trừ model Gystart 235 & 612E)

Một số chi tiết bên trong ắc quy bị ngắn mạch (chập)

Thay ắc quy

4.

Nhảy cầu dao bảo vệ ngắn mạch trên thiết bị

Bạn đang cố gắng khởi động (đề) xe trong khi thiết bị đang ở chế độ sạc

Đảm bảo công tắc chuyển đổi đang ở vị trí “START -Khởi động”  hoặc bạn sẽ làm hỏng thiết bị.

Thiết lập lại các cầu dao ngắn mạch (trừ Gystart 235 và 1224T)

Bạn đang cố gắng khởi động xe mà không sử dụng công tắc điều khiển từ xa (trừ GYSTART 235)

Bạn phải nhấn nút điểu khiển từ xa hoặc bạn sẽ làm hỏng thiết bị

Thiết lập lại cầu dao

Bạn đang cố gắng sạc ắc quy 12 V trong khi máy đang đặt ở mức điện áp 24 V

Bật công tắc chọn điện áp 12 V (trừ Gystart 235 và 612E)



Cảm ơn Quý khách đã sử dụng sản phẩm của Công ty chúng tôi!
