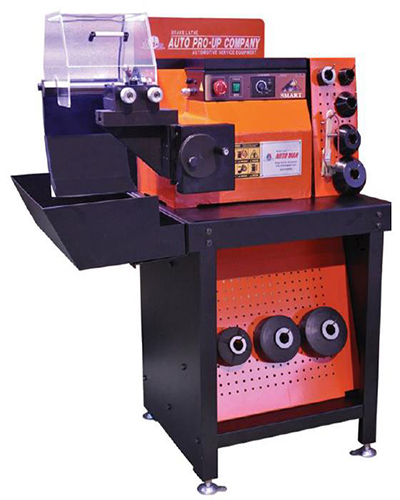

Hướng dẫn sử dụng thiết bị tiện láng đĩa trống phanh DBL: SMART

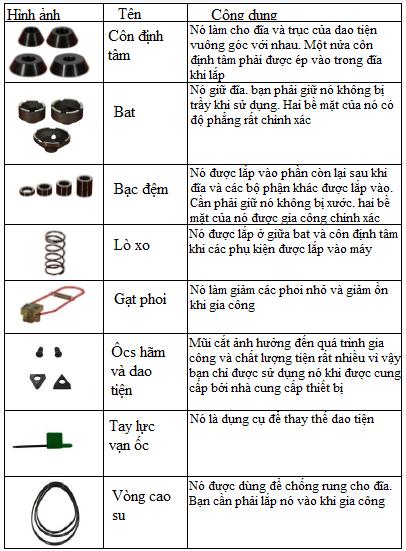

Tên của các bọ phận chính và các cơ cấu điều khiển



Giải thích bộ phận của  thiết bị tiện láng đĩa trống phanh DBL: SMART

1-Núm điều chỉnh lượng ăn dao khi gia công

2-Điều chỉnh dẫn động ăn dao (Trước/sau): Điều chỉnh độ sâu của dao, và điều chỉnh tiện bằng tay và độ sâu tiện.

3-Bạn có thể chọn chế độ tiện tự động hoặc thông thường bằng cách kép công tắc này ra.(Nếu nó được cài đặt là tiện tự động thì chế độ tiện bằng tay sẽ bị khoá)

4-Cung cấp và ngắt điện cho máy tiện trong trường hợp khẩn cấp.  Nó cung cấp điện cho máy bằng cách kéo và ngắt bằng cách ấn vào nó.(Trong trường hợp khẩn cấp muốn ngắt nguồn điện thì nhấn vào công tắc này)

5-Công tắc ngắt hoặc cung cấp nguồn tới mô tơ chính.

6-Núm để điều chỉnh tốc độ ở chế độ tiện tự động: điều khiển tốc độ dẫn động dao tiện ở chế độ tự động.

7-Công tắc mô tơ dẫn động: dùng để cung cấp nguồn tới mô tơ dẫn động

8-Nó là công tắc điều khiển tốc độ tiện tự đông trong

9-Bạn cần phải cài đặt công tắc này khi tiện đĩa hoặc tiện trống

10-Khi tiện trống ban nên dùng công tắc này để bật đèn sang.

NÚM ĐIỀU CHỈNH LƯỢNG CẮT.





Như hình trên, lượng hao khi ăn dao giữa hai vạch lớn là 0,05mm, giữa một vạch lớn và một vạch nhỏ là 0,025. Độ sâu tối đa cho mỗi bên khi gia công là 0,1mm.

Hướng dẫn chuẩn bị tiện thiết bị tiện láng đĩa trống phanh DBL: SMART

1-Kiểm tra các điểm trên đĩa trước khi tiện

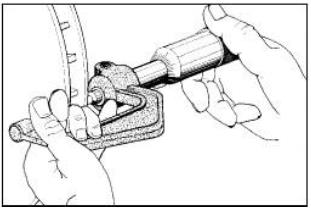

Trước khi bạn tiện đĩa, đầu tiên bạn cần phải kiểm tra độ dầy và mỏng nhất bằng dụng cụ đo theo quy định của nhà sản xuất, bạn không nên tiện quá độ dầy nhỏ nhất. Khi bạn tiện quá mỏng nó sẽ sinh ra tai nạn cho bạn và bạn phải tự chịu trách nhiệm.

*Trên bức tranh sau, độ dầy nhỏ nhất được chỉ rõ trên đĩa hoặc ở bên cạnh.





2-Chuẩn bị tiện

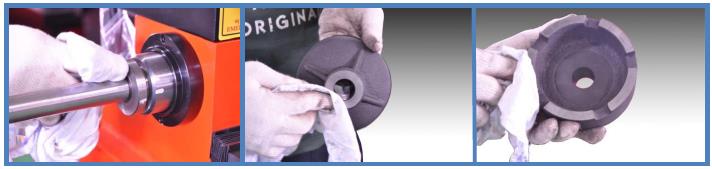

Dùng vải lau sạch chỗ tiếp xúc giữa máy tiện và các phụ kiện. Nếu không bụi bẩn, gỉ sét và các vật lạ có thể làm cho chất lượng gia công bị kém đi.

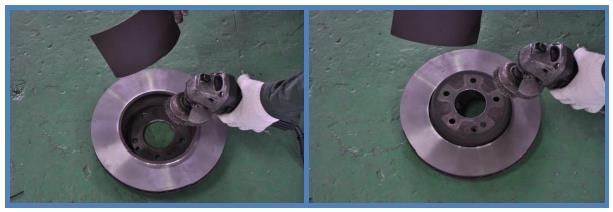

Ngoài ra bạn phải sử dụng giấy nhám để làm sạch bề mặt tiếp xúc của đĩa vối các phụ kiện



3-Lắp đĩa và các phụ kiện

*Kiểu lắp thông dụng

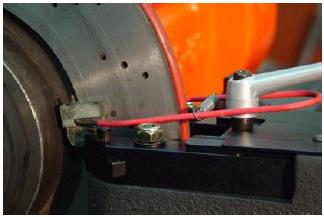

*Lắp vòng cao su.

Lắp vòng cao su giống như bức tranh dưới đây và bắt đầu tiện

Nếu không lắp vòng cao su thì  chất lượng tiện sẽ rất tồi do đĩa bị rung động.

*Lắp đĩa

Bạc lót, côn định tâm và bát được cung cấp sẽ phù hợp với đa số các loại đĩa. Tuy nhiên một số xe có kích thước đĩa khác nhau nên trong một số trường hợp bạn phải chọn các phụ kiện tuỳ chọn khác.

Các bức tranh và chú thích sau, dùng chung cho kiểu lắp đặt sử dụng các phụ kiện chung. Trong một số trường hợp đặc biệt thì sẽ có những phương pháp lắp đặt khác.

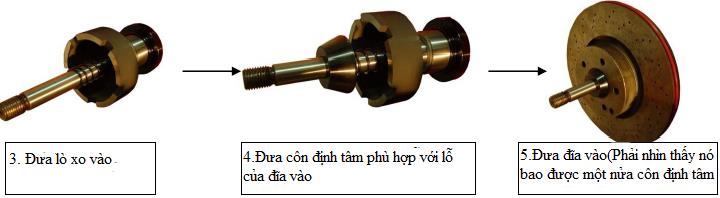

1. Đĩa không liền moay ơ

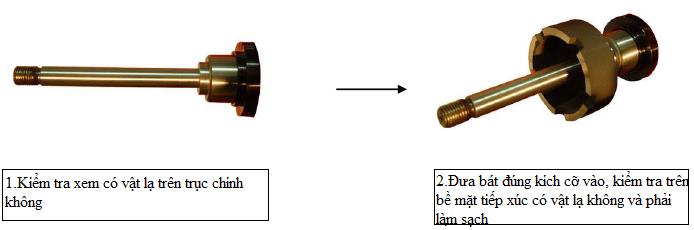

1. Kiểm tra xem có vật lạ trên trục không
2. Lắp bát vào sau khi đã làm sạch các bề mặt
3. Lắp lò xo vào
4. Lắp côn định tâm phù hợp với lỗ đĩa vào( Phải nhìn thấy được một nửa côn định tâm khi đưa nó vào lỗ của đĩa

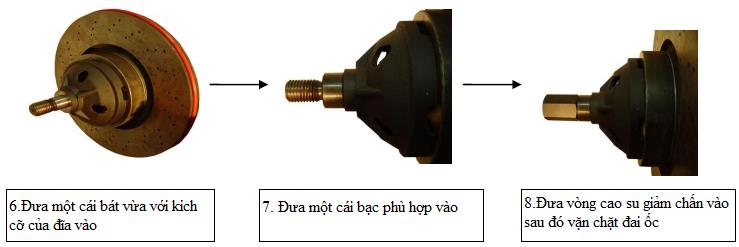

1. Đưa đĩa vào
2. Đưa một cái bát phù hợp với đãi vào( Điều chỉnh định tâm bằng cách quay đĩa bằng tay và nhấn vào phía trong máy)

1. Lắp bạc lót vào, kiểm tra kỹ khoảng cách để bắt ốc trục
2. Bắt ốc vào và vặn chặt, không để cho đĩa di chuyển

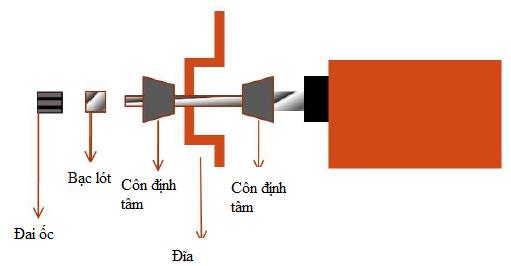

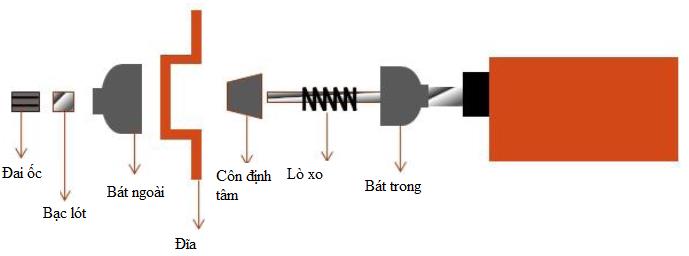

3. Lắp vòng cao su và kiểm tra, đĩa và các phụ kiện phải được lắp theo trình tự sau

2. Đĩa liền moay ơ

1. Kiểm tra trên trục nếu có vật lạ nào thì phải làm sạch
2. Sau khi làm sạch thì lắp côn định tâm vào( tuỳ theo mức độ mà lắp cái phù hợp)
3. Đưa đĩa vào( liền moay ơ)
4. Đưa côn định tâm vào

1. Đưa bạc vào
2. Đưa ốc đầu trục vào và hoàn tất
3. Lắp vòng cao su vào và sau đó kiểm tra xem nó có đúng như trình tự sau không



*LẮP GẠT PHOI

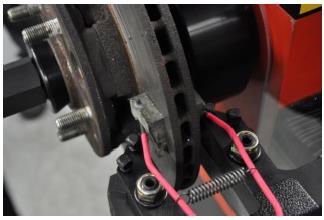

1- Trước khi cho máy tiện làm việc, ta cần lắp đặt gạt phoi và chống rung  vào giống như bức tranh sau

2- Nếu bạn tiện mà không có gạt phoi hay chống rung thì phoi tiện sẽ bị bắn tung xung quanh, và sẽ xảy ra rung động trong quá trình gia công



• Hướng dẫn sử dụng gạt phoi
• Ấn nó vào hai bên mặt thẳng tâm mũi dao tiện, sau khi đưa nó vào rồi đẩy nó lui lên khoảng 2cm rồi sau đó bắt đầu tiện

Hướng dẫn quy trình tiện của  thiết bị tiện láng đĩa trống phanh DBL: SMART

*Bạn nên đọc tất cả các trông tin dưới đây trước khi bắt đầu tiện đĩa,chất lượng đĩa tiện sẽ tốt hơn và không xảy ra tai nạn do những bất cẩn. Nếu bạn không được trang bị đầy đủ kiến thức thì bạn nên dừng lại không tiện nữa và xem lại những thong tin hướng dẫn này.

1- Sauk hi đưa đĩa vào đúng như trong quy trình, lắp vòng cao su vào đĩa.( Nó sẽ chống được rung và ồn)

2- Chỉnh đĩa đúng tâm của hai dao tiện

3- Sử dụng núm điều chỉnh, chỉnh khoảng cách của đĩa với hai dao cắt bằng nhau

4- Bật công tắc nguồn của máy và  nó sẽ quay theo chiều kim đồng hồ

5- Bật công tắc nguồn chính( công tắc mô tơ) sang vị trí ON

6- Khi đĩa bắt đầu quay, điều chỉnh lượng ăn dao loại bỏ kim loại trên bề mặt đĩa( và lượng kim loại bị tiện đi sẽ tăng dần)

• Loại bỏ các điểm bị gờ lớn. Ta có thể thấy những điểm đó ở phía trong hoặc phía ngoài trên hầu hết các đĩa phanh ô tô.
• Bạn dùng tay để điều khiển tiện chúng sau đó cài đặt chế độ tự động và cho máy làm việc

7-Dao tiện sẽ tiện từ bên trong ra ngoài khi bạn tiện tự động. Khi nó ra hẳn phía ngoài của đĩa, bạn dùng tay để di chuyển bàn dao vào trong và điều chỉnh lượng ăn dao

8-Khoảng cách giữa hai vạch lớn là 0,05 mm, giữa một vạch lớn và một vạch nhỏ là 0,025 mm. Điều chỉnh lượng ăn dao mỗi lần  tiện ở mỗi bên không được quá  0,1  mm.

9-Nhấn vào công tắc chuyển đổi đĩa/trống cài đặt sang chọn đĩa. Cài đặt tốc độ tiện tự động trên núm điều khiển. Sau đó dùng công tắc chuyển đổi tiện tự động và thông thường bật sang chế độ tự động

10-Kiểm tra bề mặt được tiện sau khi quá trình tiện hoàn tất

11-Nếu bề mặt không còn các vân nữa thì điều chỉnh tang tốc độ tiện và tăng chiều sâu ăn dao.

• Nếu bề mặt tiện không phẳng thì phải kiểm tra dao và thay thế.
• Nếu nhìn thấy phoi tiện ở bên ngoài có độ dầy từ 1cm trở nên ở bên ngoài thì cần phải lắp vòng cao su chống rung vào
• Cách tiện mồi: Di chuyển dao cắt vào phía bên trong gần cái bat, điều chỉnh lượng ăn dao ở hai bên là 0,02mm, điều chỉnh tốc độ chạy tự động ở mức cao nhất

Hướng dẫn bảo trì cho  thiết bị tiện láng đĩa trống phanh DBL: SMART

      1.  Không có nguồn

Kiểm tra cable nguồn phù hợp, kể cả cable  AC/DC

       2.  Mô tơ không quay, có tiếng bíp phat ra ngoài cảnh báo

Cáp kết nôi DC hoặc công tắc nguồn ở vị trí ngắt

Kiểm tra lỗi công tắc của máy tiện

Kiểm tra các vết sứt hãm máy tiện khi di chuyển về đằng sau và công tắc

        3. Khi gia công, bề mặt không đồng đều và thô

Lắc từ bên này sang bên kia để kiểm tra khe hở. Nếu có khe hở thì hãy loại bỏ nó bằng các ốc điều chỉnh

Khi máy dao chạy ra ngoài thì cần phải đổi dao hoặc thay đổi vị trí tiện

Đai cao su phải được lắp chắc chắn xung quanh đĩa

Phải chắc chắn rằng bề mặt gờ quá mức.

         4. Trong khi gia công bề mặt, phát ra tiếng ồn và các gờ

Khi lắp đây cao su vào xung quanh thì tiếng ồn sẽ giảm

Khi quấn vòng cao su xung quanh nó thì các gờ sẽ biến mất

• Làm sạch máy

Giữ cho máy càng sạch càng tốt để tránh được những rắc rối xảy ra khi hoạt động, cũng như sự an toàn và tuổi thọ của máy tiện. Dùng một bàn chải để quét sạch các bụi và mạt kim loại ra khỏi máy tiện.( Luôn quét sạch các mạt nhỏ ra khỏi máy, dùng một cây chổi khoảng 2 inch để làm sạch được tốt hơn)

Không sử dụng khí nén để làm sạch máy tiện

Các mạt sắt và bụi bẩn  nếu như không bao giờ được làm sạch khỏi máy thì nó sẽ đi và các vòng bi, chi tiết máy và gây ra mài mòn nhanh.

•  Bảo dưỡng trục và bộ chuyển đổi

Mặc dù trục, bộ chuyển đổi, trục chính được làm từ loại thép tốt nhất, và được tôi cứng lại, tăng độ chính xác để giảm dung sai. Nên cần được đưa vào chăm sóc và bảo dưỡng tốt, sử lý và lưu trữ. Ngay cả nhưng vết sứt, cào sước, hoặc các mạt sắt nhỏ cũng có thể làm mất độ chính xác khi lắp ghep và kết quả gia công không chính xác.

          Tháo bỏ tất cả các bộ chuyển đổi và các trục sau khi phục hồi xong một trống hoặc đĩa va lau sạch sẽ dặc biệt là bộ chuyển đổi bên trong. Khi một trống hoặc một đĩa được tháo ra khỏi trục các bộ chuyển đổi có thể di chuyển nhẹ nhàng từ mặt trong của trục và làm cho kim loại roi vào gây ra việc tiếp xúc không tốt với các trống hoặc đĩa sau này.

 Thường xuyên kiểm tra các bề mặt và mặt côn, vị trí các bộ chuyển đổi các vết trầy xước nhỏ có thể được sủa lại bằng đá mài. Nếu hư hỏng không thể sủa chữa được thì thay thế bộ chuyển đổi. lưu trữ và bảo dưỡng các bộ chuyển đổi một cách phù hợp, treo nó lên các móc riêng không để chúng trong hộp. các bộ chuyển đổi được thiêt skế để liên kết với cá trống cà đĩa phanh. Không được lạm dụng nó vào việc khác.

•   Thay thế các bộ phận bánh răng

 Bộ phận trượt được đặt trong khu vực có lắp che. Nó được thiết kể để loại bỏ những hư hại cho hộp tốc độ khỏi bị kẹt ngẫu nhiên. Gỡ bỏ các nút cắm thêm và các vòng kẹp.

Tháo cụm bánh răng. Đưa các bánh răng ra khỏi vị trí. Lắp bang răng mới. Phía lõm của vòng kẹp phải đối diện với bánh răng để giữ áp lực. Thay các ốc mới.

          * Không sử dụng khí nén để làm sạch máy tiện. Mạt kim loại và bụi có thể chui vào các bộ phận điều khiển của máy và vòng bi gây ra hao mòn quá mức do không bao giờ vệ sinh máy

          + Mặc dù thường xuyên bảo dưỡng kỹ là không cần thiết nhưng nó sẽ là rất tốt nếu thường xuyên làm sạch trục và tra một lớp mỡ mỏng lên nó.

          + Làm sạch các đĩa phanh, các dây bị quấn vào.

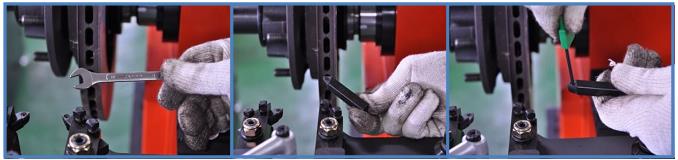

• Thay dao tiện

Để thay dao tiện, tháo từng phần nhỏ ra và làm sạch các vật lạ( mạt kim loại…) bị kẹt trong các bu long. Tháo ốc khoá để thay thế.

Bạn cần phải thay các con bulông khi ren của nó bị hỏng và khi bạn cố tình dùng một lực mạnh để đưa được các mạt kim loại ra ngoài.

•  Kiểm tra cầu trì

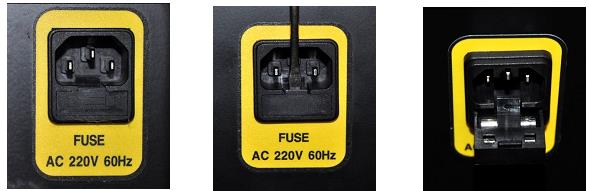

Hình dưới là các bước thay cầu chì chính. Chỉ thay cầu chì loại 250v, 10A

•  Đặc điểm điện áp sử dụng

Điện áp vào 220V

Điện áp ngoài là 1 pha 220V/60HZ/8-10A

Cần phải nối mat cho máy đúng cách nếu không sẽ bị điện giật

Điện áp ở trên có thể thay đổi tuỳ theo vùng
