Những điều có thể bạn chưa biết về cầu nâng ô tô chìm sàn

Tác giả: Nguyễn Đỗ Tùng

Cầu nâng ô tô chìm sàn hay còn gọi là cầu nâng âm sàn là một hệ thống các kiểu cầu nâng ô tô dùng điện và thủy lực kết hợp để nâng xe lên cao phục vụ quá trình sửa chữa, đây là một kiểu cầu nâng có thiết kế rất thông minh và khoa học tiết kiệm được diện tích khi không dùng đến.

Tại nhiều nơi trên thế giới cầu nâng ô tô chìm sàn là loại cầu nâng rất phổ thông, nhưng tại Việt Nam chúng ta rất hiếm khi nhìn thấy những kiểu cầu như thế này, bởi giá thành của chúng khá cao, việc thi công làm nền móng cũng phức tạp chính vì thế loại cầu này không được ưa chuộng taị thị trường của các nước đang phát triển mặc dù tính năng của cầu nâng chìm sàn là rất tuyệt vời.

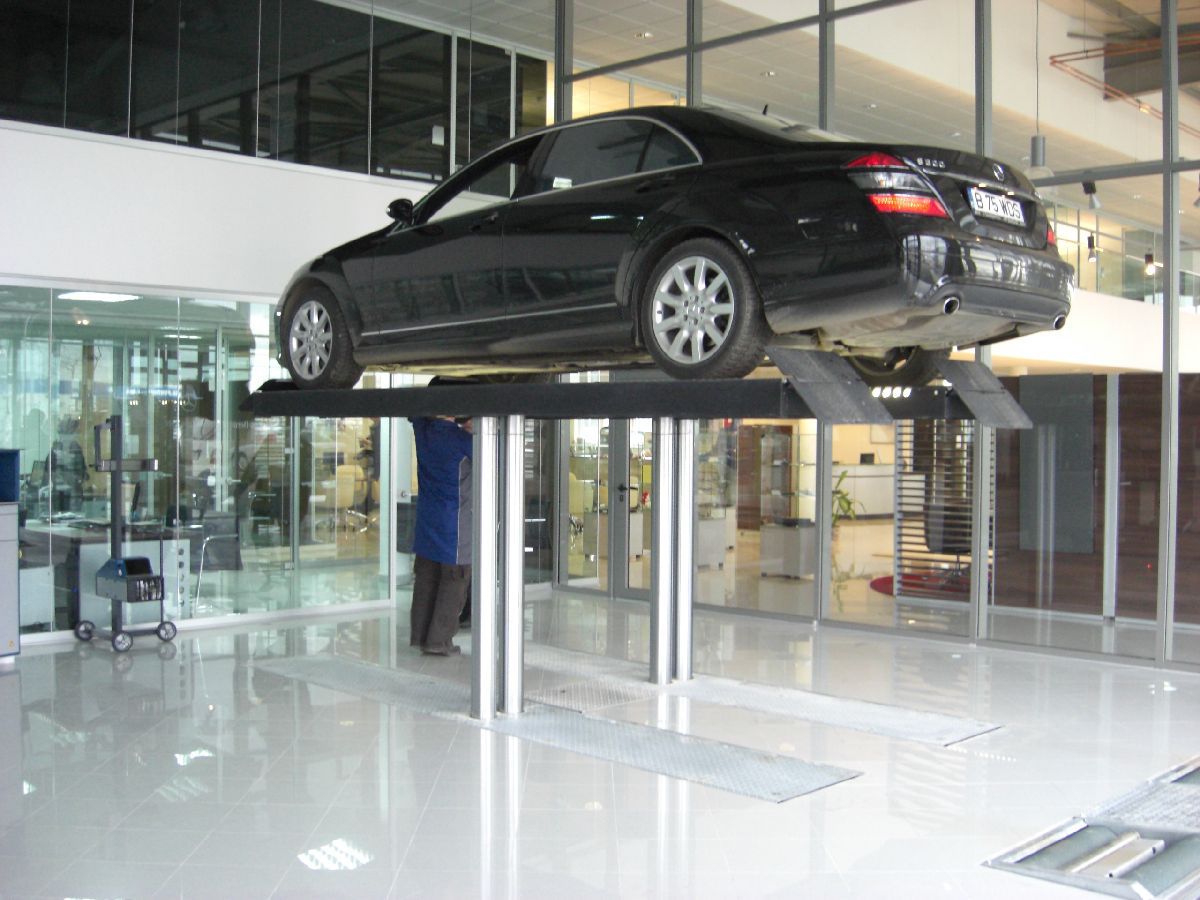

Hệ thống cầu nâng chìm sàn rất đa dạng và phong phú:

>>> Cầu nâng 2 trụ

>>> Cầu nâng cắt kéo

>>> Cầu nâng 1 trụ rửa xe

.....

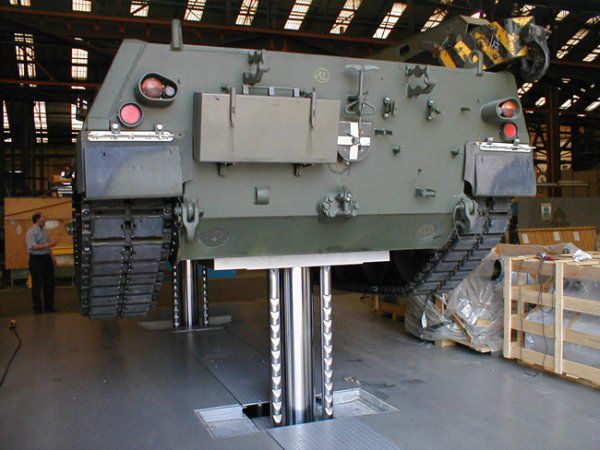

cầu nâng âm sàn, cau nang am san chat luong

Những điều nền biết về cầu nâng chìm sàn


-    Tải trọng của cầu nâng chìm sàn thường không quá 3500 kg, đôi khi cũng có những loại cầu nâng chìm sàn đặc biệt thì có thể hơn nhưng chỉ sử dụng trong những môi trường đặc biệt và phải đặt hàng riêng.
-    Cầu nâng chìm sàn phải ở vị trí thấp nhất trước khi xe có thể lái xe vào vị trí của cầu.

-    Theo khuyến cáo của nhà sản xuất thì Cầu nâng chìm sàn chỉ nên dùng để nâng xe ô tô
-    Trong trường hợp cần thiết, chúng ta có thể sử dụng thêm những phụ kiện hỗ trợ để phù hợp với vị trí nâng cầu của nhà sản xuất xe
-    Khi làm việc với cầu nâng chìm sàn phải nắm thật rõ những hướng dẫn sử dụng đã được nhà sản xuất cung cấp cho người sử dụng

-    Chỉ những người đã qua đào tạo bài bản và trên 18 tuổi mới được sử dụng cầu nâng chìm sàn.
-    Không được có người nào ở dưới khu vực làm việc của cầu nâng trong khi nâng và hạ cầu
-    Không được người nào lên hoặc xuống theo tay cầu hoặc vào trong xe bằng cầu nâng
-    Không được người nào trong xe, bám vào khi nâng cầu.
-    Trụ cầu phải được kiểm tra bởi người có chuyên môn lắp đặt và được đào tạo về công việc lắp đặt.

-    Công tắc chính phải đóng và được khóa trước khi tiến hành công việc . Đây là điều kiện an toàn để chắc chắn cầu không di chuyển trong khi làm việc
-    Công tắc chính phải đóng và được khóa trước khi tiến hành bất kỳ công việc bảo dưỡng hay sữa chữa nào trên xe được thực hiện trên cầu

-    Trong khi nâng cầu hoặc hạ cầu bắt buộc phải quan sát xe để chắc chắn xe và cầu hoạt động đúng chức năng.
-    Lắp đặt cầu nâng phải tránh những khu vực nguy hiểm tới cầu nâng như khu rửa xe.
-    Kiểm tra đường tâm xe nêu tháo động cơ ra khỏi xe

-    Nếu tháo động cơ ra thì đường tâm xe sẽ thay đổi. Đảm bảo an toàn trước khi di chuyển chi tiết để tránh mất an toàn cho xe
-    Đối với loại xe đặc biệt phải dùng thiết bị chuyên dụng để sử dụng hoặc trước khi sử dụng phải kiểm tra để tranh nguy hại cho xe

Cầu nâng chìm sàn được vận hành như thế nào

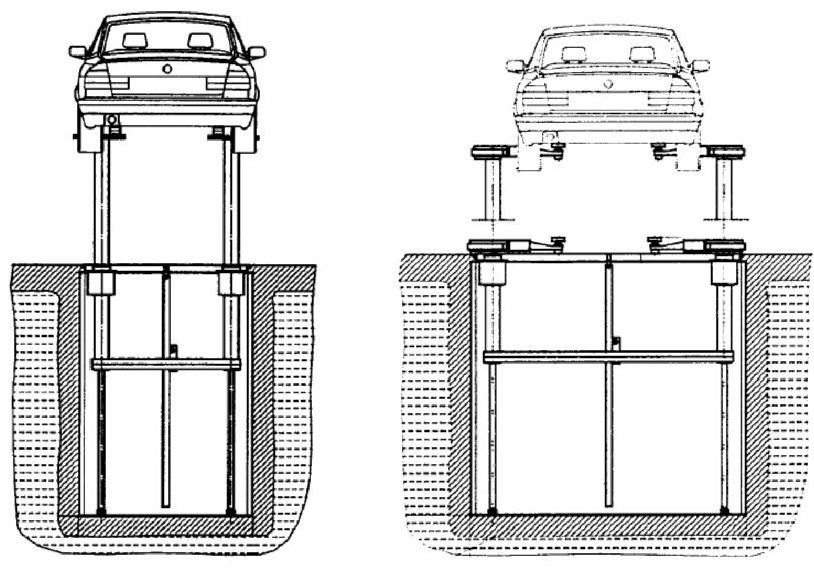

cau nang am san chat luong cao

Quá trình nâng xe

-    Lái xe vào trong cầu, theo đường tâm xe trùng với đường tâm cầu
-    Khóa xe để tránh trượt, đẩy vào số
-    Đưa tay cầu vào vị trí nâng xe mà nhà sản xuất xe đã quy định bằng cách điều chỉnh tấm đệm cao su
-    Nếu cần thiết, sử dụng tay hỗ trợ để tới vị trí quy định của nhà sản xuất
     Chú ý xe phải được nâng lên ở những vị trí quy định của nhà sản xuất và trên tấm cao su để đảm bảo an toàn cho xe. Nếu làm không đúng có thể làm nguy hiểm tới xe
-    Kiểm tra nguy hiểm nơi làm việc của cầu và chắc chắn không có chi tiết hoặc người trong khu vực làm việc hoặc trên cầu
-    Bật công tắc điều khiển hệ thống, công tắc chính ở vị trí ‘1’
-    Ấn nút ‘Lifting’
-    Nâng xe tới chiều cao làm việc để hoàn thành quá trình nâng

 Quá trình hạ xe

-    Kiểm tra nguy hiểm nơi làm việc của cầu và chắc chắn không có chi tiết hoặc người trong khu vực làm việc hoặc trên cầu
-    Ấn nút ‘Lowering’
-    Nếu cầu đang ngồi khóa, ấn nút ‘Lifting’ cho tới khi hết khóa
-    Ấn nút ‘Lowering’ lần nữa
-    Thu được quá trình hoàn thành
-    Nếu cầu ở vị trí thấp nhất, đưa cánh tay ra ngoài
-    Lái xe ra khỏi cầu

Khắc phục lỗi trong quá trình sử dụng cầu nâng chìm sàn

Nếu cầu nâng âm sàn hoạt động không đúng như yêu cầu, có thể bị một số lỗi đơn giản sau.

Chie cần kiểm tra cầu nâng âm sàn theo bảng hướng dẫn dưới đây là có thể khắc phục được hầu hết các lỗ

Lỗi Động cơ cầu nâng chìm sàn không khởi động

Nguyên nhân:

Không có nguồn

Công tắc chính bị hỏng

Công tắc chính bị loại bỏ

Cầu chì bị nổ

Dây cấp bị cắt

Công tắc nhiệt động cơ được kích hoạt

Động cơ bị loại bỏ

Giải pháp:

Kiểm tra nguồn cấp

Kiểm tra công tắc chính

Kiểm tra công tắc chính

Kiểm tra cầu chì

Kiểm tra cáp cung cấp

Làm nguội động cơ

Gọi cho nhân viên bảo hành




Lỗi Động cơ khởi động nhưng cầu không nâng được

Nguyên nhân:

Xe quá nặng

Mức dầu quá thấp



Vít dừng khấp cấp không được đóng

Van dầu thủy lực bị hỏng

Bơm mỡ bị hỏng

Giải pháp:

Hạ tải của xe

Kiểm tra mức dầu, thêm dầu giống như yêu cầu

Kiểm tra vít dừng khẩn cấp

Gọi cho nhân viên kỹ thuật

Gọi cho nhân viên kỹ thuật



Lỗi Cầu không xuống được

Nguyên nhân:

Một bộ phận hạn chế bắt đầu nới lỏng

Van thủy lực bị hỏng

Cầu chì bị nổ

Nút ‘lowering’ bị hỏng

Giải pháp:

Gọi cho nhân viên kỹ thuật

Kiểm tra cầu chì

Gọi cho nhân viên kỹ thuật




Lỗi đang xuống cầu trong khi có vật cản

Nếu cầu chạy trong trường hợp có vật cản khi hạ cầu, cầu nâng dừng qua chi tiết cơ khí đã loại bỏ. Trong trường hợp này, ấn nút ‘lifting’ cho tới khi vật cản có thể loại bỏ

Lỗi cầu đang hạ cầu nâng chìm sàn thì bị dừng đột ngột


Trong trường hợp nguồn bị lỗi hoặc van bị hỏng, van thủy lực của cầu nâng không thể mở thêm. Bởi vậy cầu không thể hạ thêm. Trong trường hợp này có thể mở van dầu bằng tay và có thể hạ cầu để hạ xuống vị trí thấp nhất, vì vậy xe có thể lái ra ngoài

Hạ cầu khẩn cấp có thể hoạt động nếu khóa không khóa

Hạ cầu khẩn cấp là chức năng để điều khiển cầu và chỉ thực hiện bởi người có chuyên môn được đào tạo
Phải thực hiện trong trường hợp bắt buộc phải làm. Nói cách khác một hư hỏng có thể xảy ra đối với người khi thực hiện

Thường xuyên tìm dò dỉ bên ngoài có thể loại bỏ. Đó là cần thiết trước khi sử dụng hạ khẩn cấp

Nguyên nhân cần thiết để thực hiện chức năng hạ khẩn cấp là hệ thống điện bị hoặc van chia bị hỏng

Cùng với nguyên nhân nguồn bị lỗi hoặc van bị hỏng có thể dùng dụng cụ phù hợp để hạ cầu xuống vị trí thấp nhất để có thể lái xe ra khỏi cầu

Cần thận:  Bung cuộn cáp bọc ra ngoài khu vực nguy hiểm

-    Tháo vỏ của hộp
-    Đưa miếng chặn (chiếc bằng gỗ lớn nhất là 5mm) giữa vỏ và hộp để cấp khẩn cấp di chuyển dễ dàng
-    Bung cáp cho hạ cầu
-    Người vận hành phải đứng ngoài khu vực nguy hiểm
-    Nó chỉ có thể đẩy cáp theo một hướng
-    Quan sát hạ của cầu và xe
-    Trong trường hợp nguy hiểm, thả cáp ra
-    Hạ cầu tới vị trí thấp nhất

Không làm việc với cầu nâng nếu cầu không trong điều kiện cho phép

Gặp vấn đề với khóa an toàn của cầu nâng chìm sàn

-    Trong trường hợp cầu nâng trong khóa. Sử dụng một dụng cụ phù hợp (kích, xe nâng...vv) để nâng cầu vài cm, cho tới khi khóa mở giống như mô tả
-    Có thể dùng súng bắn keo để mở khóa
-    Tháo vở động cơ của bộ thủy lực ngoài
-    Mở van dự phòng: Nới nút bảo vệ mầu đỏ ở khối dự phòng. Sau đấy vặn thêm một lần theo chiều kim động hồ của vít hạ cầu (chân răng)
-    Mở van ở mặt đằng trước của bộ thủy lwucj: Nới lỏng với tay lục giác ở vít mầu đỏ cẩn thận theo chiều ngược kim đồng hồ
-    Sau đó, nới vít hạ cầu lớn nhất một lần ngược chiều kim đồng hồ. Quá trình hạ cầu bắt đầu
-    Nếu cầu ở vị trí thấp nhất thì đóng vít hạ cầu và bảo vệ an toàn nó. Di chuyển kết nối T sau bộ thủy lực

Nên kiểm tra và bảo dưỡng cầu nâng chìm sàn thường xuyên

bao dưỡng cầu nâng âm sàn thường xuyên, cau nang am san

-   Trước khi bắt đầu bất kỳ công việc bảo dưỡng nào phải cách ly nguồn điện. Ngắt công tắc chính. Loại bỏ các khu vực nguy hiển của cầu nâng và bảo đảm cầu không bị tụt
-    Làm sạch tay pis-tông sử dụng khí nén
Bôi mỡ với loại mỡ công suất cào (khuyên dùng 5g DIN51503 KE2G của công ty Renolit). Làm sạch và kiểm tra đầu của phần dẫn hướng của Pis-tông
-    Bơm mỡ vào vú mỡ với đầu bơm đa năng (ví dụ : Auto top 2000 LTD)
-    Làm sạch và bơi trơn những chi tiết chuyển động (tấm trượt, bề mặt trượt...vv) với súng bơm mỡ
-    Kiểm tra rò rỉ ống thủy lực
-    Tháo keo trong hộp sau đó bôi keo lại
-    Kiểm tra mức dầu. Đổ vào thùng với sau khi làm sạch (dùng dầu HLP 32 LTD của công ty OEST)
-    Dầu phải định kỳ sau một năm ít nhất một lần. Để thay dầu, hạ cầu tới vị trí thấp nhât. Bỏ hết dầu và đổ dầu sạch vào theo chương 3.1. Sử dụng dầu ATF nếu nhiệt độ môi trường dưới 5 độ. Sau khi cấp, mức dầu phải ở giữa khoảng trên và dưới theo dầu cùa nhà cung cấp
-    Đưa dầu thải tới nơi xử lý theo tiêu chuẩn môi trường
-    Kiểm tra tất cả các mối hàn nối trên cầu nâng
-    Nếu bất kỳ vết nứt tìm thấy hãy báo cho nhà cung cấp.
-    Chắc chắn nhựa hỗ trợ trong điều kiện tốt
-    Kiểm tra tất cả mặt phẳng và sữa chữa nó nếu cần thiết
-    Hư hỏng bên ngoài bề mặt có thể sữa chữa nếu không sửa chữa được có thể dùng sơn phù lên một bề mặt một lớp sơn
-    Sửa chữa và làm sạch với giấy nhám và sau đó sử dụng loại sơn phù hợp
-    Kiểm tra bề mặt kẽm và dùng dụng cụ sửa chữa phù hợp. Sử dụng giấy nhám trong thời gian dài
-    Kiểm tra tất cả thiết bị an toàn
-    Kiểm tra cáp điện và cổng
-    Kiểm tra tất cả bu-lông và đai ốc theo đúng tiêu chuẩn về lực

Lời khuyên khi bảo dưỡng cầu nâng chìm sàn ?

-   Tốt nhất là trong bất cứ lần bảo dưỡng định kỳ nào cũng nên cố gắng làm sạch tất cả các chi tiết bám bụi lâu ngày, như thế sẽ làm cầu hoạt động êm ái và bên bỉ hơn
-    Những loại bụi có thể gây ra gỉ bao gồm: hơi mặn, cát, mạt đá, tất cả bụi công nghiệp, nước, độ ẩm cao
-    Hiển nhiên những điều này còn phụ thuộc vào quá trình làm việc với cầu nâng, nhiệt độ của xưởng và vị trí đặt cầu. Nhiệt độ và khối lượng của bụi tùy thuộc vào mùa, điều kiện thời tiết và thông gió trong xưởng
-    Trong điều kiện ít có thể làm sạch tuần / lần nhưng làm sạch tháng / lần với đủ các công đoạn và các chi tiết của cầu nâng chìm sàn
-    Làm sạch cầu và sàn với loại không xâm thực. Sử dụng dung dịch để làm sạch chi tiết. Sử dụng lo���i tẩy rử và làm ấm nước
-    Không sử dụng hơi nước
-    Loại bỏ tất cả bụi cẩn thận với chổi
-    Chắc chắn không còn chất tẩy rửa trên cầu sau khi làm sạch
-    Không sử dụng thiết bị cao áp để làm sạch cầu

Thường xuyên kiểm tra độ an toàn của cầu nâng chìm sàn

Kiểm tra an toàn là cần thiết để đảm bảo an toàn trong khi sử dụng cầu nâng. Được thể hiện dưới đây:

1.    Trước khi vận hành, sau khi lắp đặt đầu tiên
Sử dụng mẫu ‘kiểm tra an toàn trước khi bắt đầu’
2.    Khi bình thường khi bắt đầu sau khi vận hành cuối năm
Sử dụng mẫu ‘kiểm tra an toàn cuối năm’
3.    Kiểm tra xây dựng của thực hành cầu được thay đổi
Sử dụng mẫu ‘kiểm tra an toàn bất thường’

 Khi kiểm tra bắt đầu vận hành phải được thực hiện bởi người có chuyên môn. Để có thể bảo dưỡng ngay khi có vấn đề tránh trường hợp hư hỏng nặng sửa chữa rất tốn kém mà còn gây nguy hiểm cho người sử dụng cầu nâng âm sàn

  Sau một thời gian sử dụng và bảo trì thì cầu sẽ thay đổi (thay đổi về chiều cao nâng và công suất không đáng kể) và sau chu kỳ bảo dưỡng (hàn chi tiết) có thể bất thường thì phải kiểm tra an toàn bởi người có chuyên môn

Lắp đặt cầu nâng chìm sàn

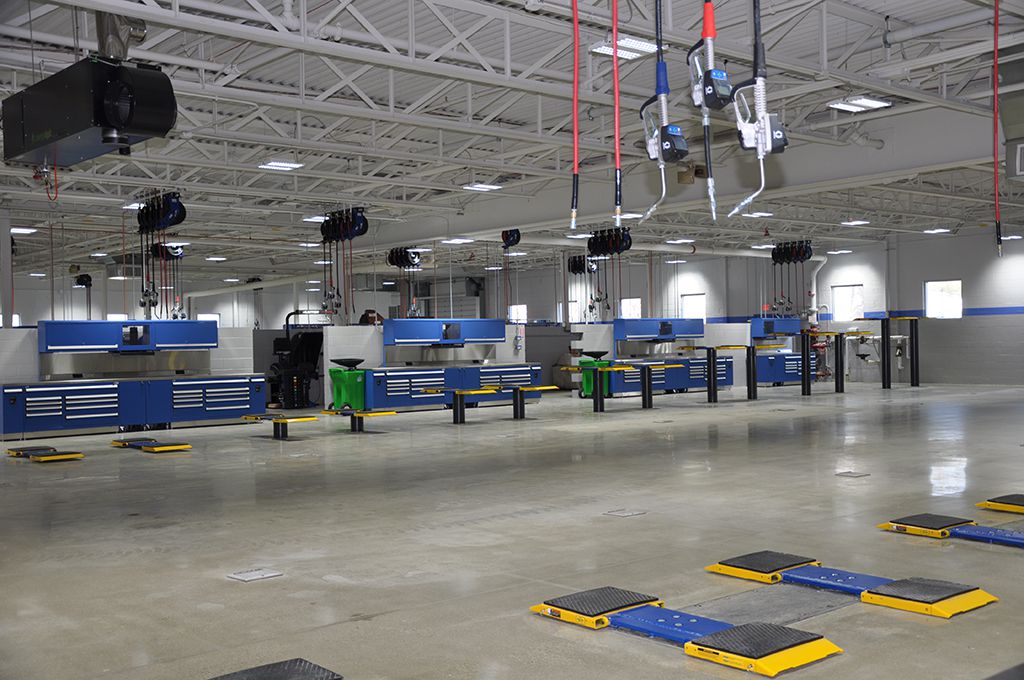

cầu nâng âm trụ chìm sàn giá tốt

-    Lắp đặt cầu phải thực hiện bởi người được đào tạo kỹ thuật của nhà sản xuất hoặc đại lý. Nếu người vận hành được đào tạo về cơ khí thì có thể tự lắp đặt nhưng lắp đặt phải tuân theo yêu cầu
-    Khu lắp cầu nâng thì không nằm trong khu vực nguy hại hoặc khu rửa xe
-    Nên lắp đặt phải được yêu cầu. Nền móng phải đủ tiêu chuẩn về độ sâu, bu-lông trong ngoài
-    Nguồn cấp 3ph, N+PE/400V, 50Hz phải được cung cấp. Nguồn cấp phải có bảo vệ với T16A. Đường kính dây là 2.5 mm2

Quy trình lắp đặt cầu nâng chìm sàn

A.    Lắp đặt hộp của cầu nâng chìm sàn

1.    Làm sạch theo sơ đồ nền móng
2.    Không lắp đặt hộp với tay đỡ nâng
3.    Cố định một tia hỗ trợ, khoảng 500 mm bên cạnh hộp. Bên dưới của rầm là mức của hộp và sàn
4.    Sau khi đưa hộp vào vị thấp nhất của hố, điều chỉnh mức của đai ốc để chắc chắn kết nối với phần kim loại ở ngoài để tránh ăn mòn điện phân
5.    Đưa nở vào phần rầm hỗ trợ. Đây là điều cần thiết để tranh hộp nâng lên khi xung quanh hố hộp đã được lấp đầy
6.    Tháo nắp hộp và đưa rầm vuông để tránh biến dạng khi đổ đầy hố
7.    Lắp lại nắp hộp
8.    Đổ vào hố quanh hộp với hỗn hợp bê tông hoặc cát. Không ép bê tông
9.    Khi bê tông khô, mở nắp hộp và tháo rầm vuông
10.   Để tránh ăn mòn điện phân, chắc chắn ko có chi tiết kim loại bên trong của hộp
11.   Lắp phần hỗ trợ nâng. Sử dụng bu-lông định mức

B.    Lắp bộ điều khiển của cầu nâng chìm sàn

1.    Kết nối bộ điều khiển tới nguồn 230V/3pha, 60 Hz theo yêu cầu và bảo vệ bằng cầu chì 16A
2.    Đưa hai ống thủy lực qua đưa ống nhựa vào hộp. Kết nối ống tới xi-lanh nâng loại T và xi-lanh khóa
3.    Đổ dầu với dầu chất lượng cao (số lượng và chủng loại theo phần 3.1)

C.    Kiểm tra chạy thử cầu nâng chìm sàn

1.    Chạy cầu khoảng ít giây (60cm) lên và hạ xuống không tải. Xả khí xi-lanh dầu thủy lực. Nâng cầu lên xuống toàn thời gian

Xả khí xi-lanh
Nâng cầu lên đến độ cao 1988 mm
Vít xả khí ở đầu của pis-tôn
Đưa tay lục giác và chỉ vặn theo chiều ngược kim đồng hồ cho tới khi khí ra hết bên ngoài
Sau đó vặn chặt vít lại


2.    Kiểm tra tất cả kết nối thủy lực lần nữa để tránh rò dầu
3.    Kiểm tra chức năng khóa cơ khí và điều chỉnh lại nếu cần thiết
4.    Chạy cầu với toàn tải tới 3500kg và kiểm tra lại chức năng của khóa cơ khí
5.    Đóng nắp, lắp zoăng và bắn keo silicon



Ghi rõ nguồn gốc khi sao chép lại bài viết

" Công ty cổ phần thiết bị Tân Phát "

-------------------------------------------------- ----------------------

Trên đây chúng tôi đã giới thiệu qua về loại cầu nâng ô tô lắp đặt chìm sàn. Các bạn có thể tham khảo về các thiết bị phục vụ cho một trung tâm chăm sóc xe từ A -> Z tại:
